    T80

    產品特色

    ★梯型齒為時規皮帶最初
    的設計，多使用在歐美
    等國家。
    ★特殊角度，降低背隙，增加定位精度
    ★齒的外型相較於他款較
    寬扁，所以和齒輪的接
    觸面積較大，普遍用於
    傳輸設備。
    ★皮帶薄型與輕量化，適
    合用於小直徑的皮帶輪
    ，例如用於小巧的精密
    儀器中。

    推到Facebook

    推到Plurk

    推到Twitter

    線上詢價

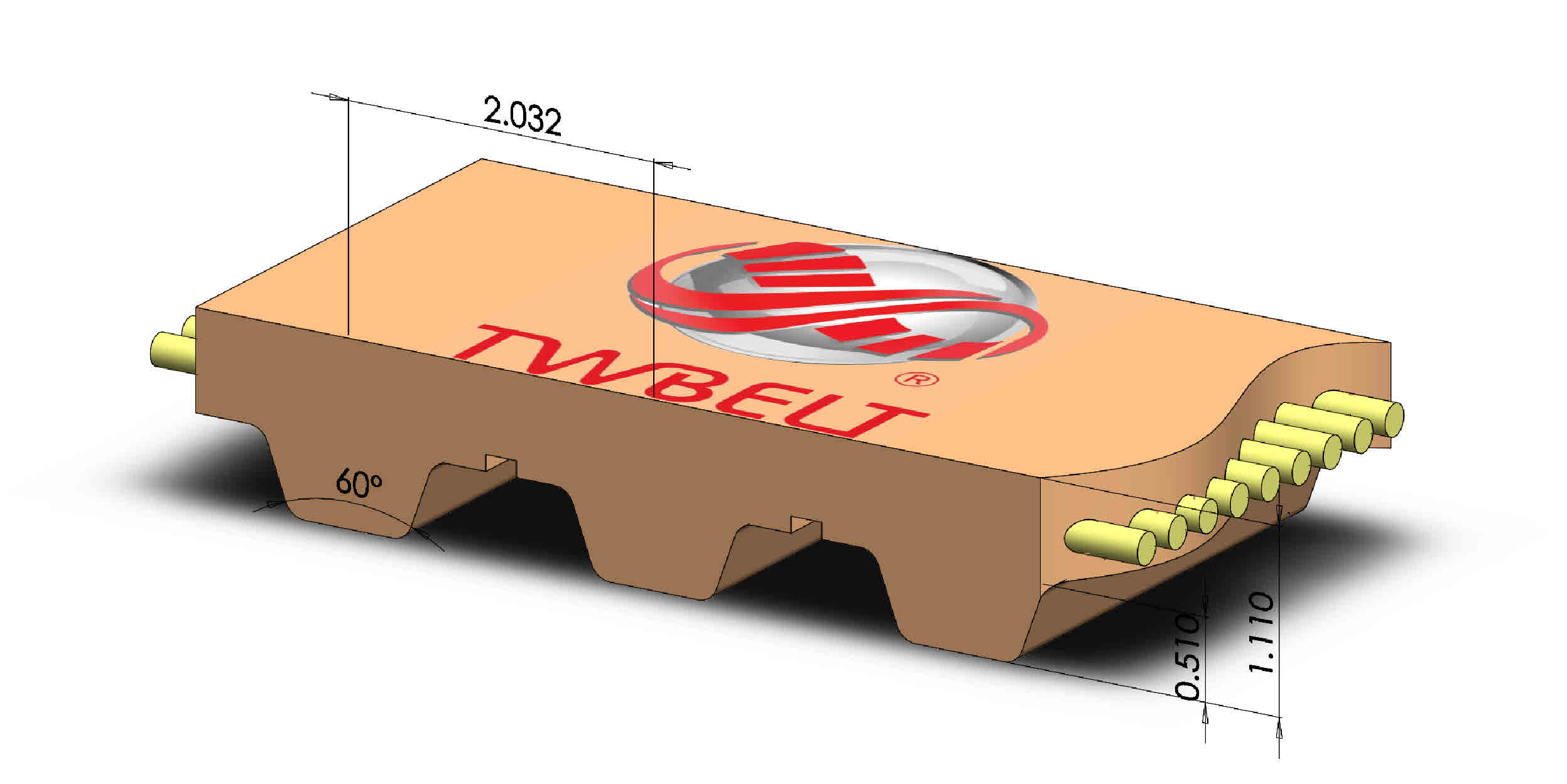

結構

 皮帶本體：聚氨酯 (PU) 材質。由於澆鑄方式及毛細效應，能與心線緊密接著。任何齒形皆為一體成形，可提昇皮帶精度與強度  背部  高耐磨PU，可保護心線，延長皮帶壽命。, 齒  高耐磨PU，齒與皮帶背部一體成形，可防止斷裂並保護心線，其高韌性與強度可防止跳齒，提高抗剪切力。  心線分為鍍鋅鋼索與aramid纖維 *鍍鋅鋼索長時間運轉下，皮帶不易延伸或疲勞過度，在衝擊負荷應用上提供高負載能力及剪切強度。另有不銹鋼鋼索可選用，特別適用於腐蝕型環境。 *aramid纖維心線結合高強度與衝擊負載能力，材質柔靭，耐撓曲，可用於一般或非磁性傳動裝置，其低單位重量特性，同時可降低皮帶的重量。

特色

●	乾淨
	高耐磨聚氨酯(PU)，不易在使用時產生粉塵，尤其適用於食品業與無塵等級的需求。
●	不打滑
	透過囓合確實，可確保達到傳動無虞，不會發生跳齒與摩擦的現象，造成速差的發生。
●	免保養
	免潤滑油與保養。
●	低張力
	低皮帶安裝張力，馬達與軸承負荷低，壽命較長。
●	張力穩定
	不須重新調整張力
●	承載力與速度範圍大
	1.速度範圍可介於0到20000RPM。 2.用於低功率/中功率/高功率，例如低速高扭力穩定傳輸、高速傳動或衝擊負荷。 3.高傳動效率，約為99％，減低運作成本。
●	尺寸穩定
	材質均勻，皮帶厚度與裁切寬度穩定，機構運轉平順。
●	耐油
	有條件耐油性。
●	溫度範圍
	在常溫環境使用下，皮帶耐溫範圍-20°C至95°C。
●	耐候
	適於熱帶型氣候抗老化與臭氧抗水解抗紫外線
●	耐彎曲
	選用特殊材質，皮帶可適用於高彎曲應用。
●	環保無毒
	通過RoHS檢驗，材質環保無毒，低粉塵、不含碳黑，不會造成人體負擔。
●	抗靜電
	皮帶可選擇抗靜電配方，全材質皆可導電，符合導電規範 ≤ 10⁹ Ω，不會因長時間磨損，而降低阻抗值。
●	抗酸鹼
	有條件抗酸鹼
●	耐磨
	耐磨性高於橡膠數十倍
●	抗溶劑
	有條件抗溶劑
●	硬度
	一般標準硬度為83 Shore A，可訂製其他硬度如60度、73度、78度、90度或95度。
●	節省空間與重量
	高傳輸功率，允許小直徑的皮帶輪與中心距，造就更好的驅動設計，不僅輕巧，同時減輕重量
●	多種規格
	有多種齒形可供選擇，皮帶寬度可自由裁切，不需因規格限制，採購過寬皮帶，產生成本上的負擔。
●	應用性
	時規皮帶的精度很高，齒距可以十分準確，因此特別適用在直線定位、平穩運轉與高轉速應用。
	小齒距的規格，在輕負載的使用條件下，更能顯現出平穩順暢與定位精度的優勢。
	大齒距規格，皮帶的特性適合高扭力傳輸、準確定位與同步運轉。
●	應用實例：
	自動門
	物流系統
	低溫、無塵環境及食品業
	辦公設備，包含印表機、繪圖機、影印機…等
	電子資料處理EDP設備
	紡織機、縫紉機
	木材加工機械
	工具機、手提電動工具
	幫浦
	壓縮機
	驗鈔機
	資料存儲裝備
	醫療設備
	調理機
	直流伺服馬達系統
	離心機
	販賣機
	吸塵器

如需訂購，請來電詢問產品庫存量

規格

長度

齒數

規格

長度

齒數

規格

長度

齒數

規格

長度

齒數

SPEC.

Length

Teeth

SPEC.

Length

Teeth

SPEC.

Length

Teeth

SPEC.

Length

Teeth

T80-135

274.32

135

✔

T80-155

314.96

155

✔

T80-165

335.28

165

✔

T80-285

579.12

285

✔

皮帶輪皆可訂製，常規皮帶輪請至『下載專區』下載-皮帶輪訂購表

特殊皮帶輪請傳圖或和我們聯絡。


A型	AF型	B型	BF型

齒數	PD	OD	齒數	PD	OD	齒數	PD	OD
10	6.47	5.96	65	42.04	41.53	120	77.62	77.11
11	7.11	6.61	66	42.69	42.18	121	78.26	77.76
12	7.76	7.25	67	43.34	42.83	122	78.91	78.40
13	8.41	7.90	68	43.98	43.47	123	79.56	79.05
14	9.06	8.55	69	44.63	44.12	124	80.20	79.70
15	9.70	9.19	70	45.28	44.77	125	80.85	80.34
16	10.35	9.84	71	45.92	45.42	126	81.50	80.99
17	11.00	10.49	72	46.57	46.06	127	82.14	81.64
18	11.64	11.13	73	47.22	46.71	128	82.79	82.28
19	12.29	11.78	74	47.86	47.36	129	83.44	82.93
20	12.94	12.43	75	48.51	48.00	130	84.08	83.58
21	13.58	13.07	76	49.16	48.65	131	84.73	84.22
22	14.23	13.72	77	49.80	49.30	132	85.38	84.87
23	14.88	14.37	78	50.45	49.94	133	86.03	85.52
24	15.52	15.02	79	51.10	50.59	134	86.67	86.16
25	16.17	15.66	80	51.74	51.24	135	87.32	86.81
26	16.82	16.31	81	52.39	51.88	136	87.97	87.46
27	17.46	16.96	82	53.04	52.53	137	88.61	88.10
28	18.11	17.60	83	53.68	53.18	138	89.26	88.75
29	18.76	18.25	84	54.33	53.82	139	89.91	89.40
30	19.40	18.90	85	54.98	54.47	140	90.55	90.04
31	20.05	19.54	86	55.63	55.12	141	91.20	90.69
32	20.70	20.19	87	56.27	55.76	142	91.85	91.34
33	21.34	20.84	88	56.92	56.41	143	92.49	91.99
34	21.99	21.48	89	57.57	57.06	144	93.14	92.63
35	22.64	22.13	90	58.21	57.70	145	93.79	93.28
36	23.29	22.78	91	58.86	58.35	146	94.43	93.93
37	23.93	23.42	92	59.51	59.00	147	95.08	94.57
38	24.58	24.07	93	60.15	59.64	148	95.73	95.22
39	25.23	24.72	94	60.80	60.29	149	96.37	95.87
40	25.87	25.36	95	61.45	60.94	150	97.02	96.51
41	26.52	26.01	96	62.09	61.59
42	27.17	26.66	97	62.74	62.23
43	27.81	27.30	98	63.39	62.88
44	28.46	27.95	99	64.03	63.53
45	29.11	28.60	100	64.68	64.17
46	29.75	29.25	101	65.33	64.82
47	30.40	29.89	102	65.97	65.47
48	31.05	30.54	103	66.62	66.11
49	31.69	31.19	104	67.27	66.76
50	32.34	31.83	105	67.91	67.41
51	32.99	32.48	106	68.56	68.05
52	33.63	33.13	107	69.21	68.70
53	34.28	33.77	108	69.86	69.35
54	34.93	34.42	109	70.50	69.99
55	35.57	35.07	110	71.15	70.64
56	36.22	35.71	111	71.80	71.29
57	36.87	36.36	112	72.44	71.93
58	37.51	37.01	113	73.09	72.58
59	38.16	37.65	114	73.74	73.23
60	38.81	38.30	115	74.38	73.87
61	39.46	38.95	116	75.03	74.52
62	40.10	39.59	117	75.68	75.17
63	40.75	40.24	118	76.32	75.82
64	41.40	40.89	119	76.97	76.46
