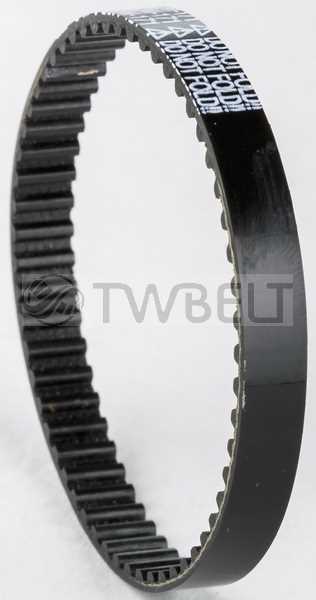

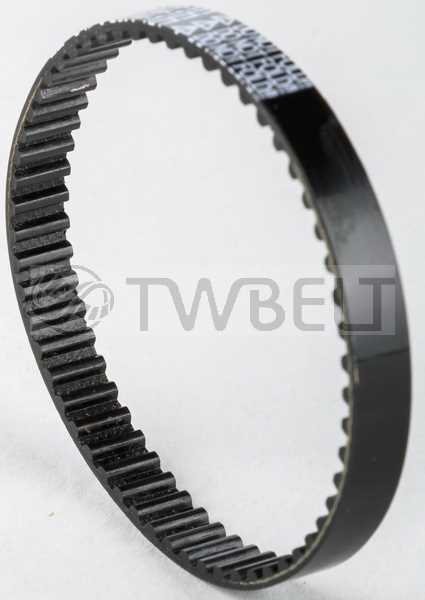

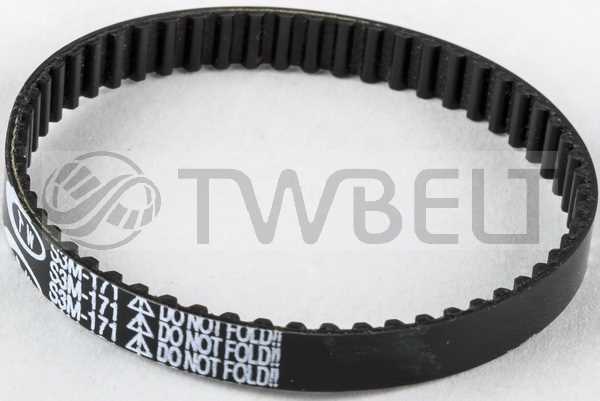

    S3M

    產品特色

    ★與M型類似，提供較好傳動的
    負載分佈均勻，具有低背隙、
    低磨秏和低噪音的特性，並具
    有絕佳的線性定位和功率傳輸
    能力。
    ★其圓形齒型，與皮帶輪嚙合程
    度較好，廣泛用於高精密定位
    與動力的運用。
    ★小齒距規格可適於高扭力傳動。

    推到Facebook

    推到Plurk

    推到Twitter

    線上詢價

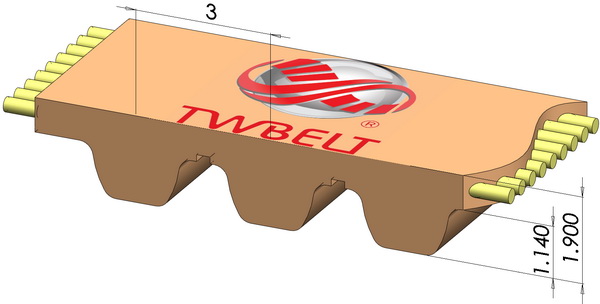

結構

 皮帶本體：聚氨酯 (PU) 材質。由於澆鑄方式及毛細效應，能與心線緊密接著。任何齒形皆為一體成形，可提昇皮帶精度與強度  背部  高耐磨PU，可保護心線，延長皮帶壽命。, 齒  高耐磨PU，齒與皮帶背部一體成形，可防止斷裂並保護心線，其高韌性與強度可防止跳齒，提高抗剪切力。  心線分為鍍鋅鋼索與aramid纖維 *鍍鋅鋼索長時間運轉下，皮帶不易延伸或疲勞過度，在衝擊負荷應用上提供高負載能力及剪切強度。另有不銹鋼鋼索可選用，特別適用於腐蝕型環境。 *aramid纖維心線結合高強度與衝擊負載能力，材質柔靭，耐撓曲，可用於一般或非磁性傳動裝置，其低單位重量特性，同時可降低皮帶的重量。

特色

●	乾淨
	高耐磨聚氨酯(PU)，不易在使用時產生粉塵，尤其適用於食品業與無塵等級的需求。
●	不打滑
	透過囓合確實，可確保達到傳動無虞，不會發生跳齒與摩擦的現象，造成速差的發生。
●	免保養
	免潤滑油與保養。
●	低張力
	低皮帶安裝張力，馬達與軸承負荷低，壽命較長。
●	張力穩定
	不須重新調整張力
●	承載力與速度範圍大
	1.速度範圍可介於0到20000RPM。 2.用於低功率/中功率/高功率，例如低速高扭力穩定傳輸、高速傳動或衝擊負荷。 3.高傳動效率，約為99％，減低運作成本。
●	尺寸穩定
	材質均勻，皮帶厚度與裁切寬度穩定，機構運轉平順。
●	耐油
	有條件耐油性。
●	溫度範圍
	在常溫環境使用下，皮帶耐溫範圍-20°C至95°C。
●	耐候
	適於熱帶型氣候抗老化與臭氧抗水解抗紫外線
●	耐彎曲
	選用特殊材質，皮帶可適用於高彎曲應用。
●	環保無毒
	通過RoHS檢驗，材質環保無毒，低粉塵、不含碳黑，不會造成人體負擔。
●	抗靜電
	皮帶可選擇抗靜電配方，全材質皆可導電，符合導電規範 ≤ 10⁹ Ω，不會因長時間磨損，而降低阻抗值。
●	抗酸鹼
	有條件抗酸鹼
●	耐磨
	耐磨性高於橡膠數十倍
●	抗溶劑
	有條件抗溶劑
●	硬度
	一般標準硬度為83 Shore A，可訂製其他硬度如60度、73度、78度、90度或95度。
●	節省空間與重量
	高傳輸功率，允許小直徑的皮帶輪與中心距，造就更好的驅動設計，不僅輕巧，同時減輕重量
●	多種規格
	有多種齒形可供選擇，皮帶寬度可自由裁切，不需因規格限制，採購過寬皮帶，產生成本上的負擔。
●	應用性
	時規皮帶的精度很高，齒距可以十分準確，因此特別適用在直線定位、平穩運轉與高轉速應用。
	小齒距的規格，在輕負載的使用條件下，更能顯現出平穩順暢與定位精度的優勢。
	大齒距規格，皮帶的特性適合高扭力傳輸、準確定位與同步運轉。
●	應用實例：
	自動門
	物流系統
	低溫、無塵環境及食品業
	辦公設備，包含印表機、繪圖機、影印機…等
	電子資料處理EDP設備
	紡織機、縫紉機
	木材加工機械
	工具機、手提電動工具
	幫浦
	壓縮機
	驗鈔機
	資料存儲裝備
	醫療設備
	調理機
	直流伺服馬達系統
	離心機
	販賣機
	吸塵器

需訂購請來電詢問產品庫存量

規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU
S3M-120	120.00	40		S3M-324	324.00	108		S3M-540	540.00	180	✔	S3M-1035	1035.00	345
S3M-123	123.00	41		S3M-327	327.00	109	✔	S3M-543	543.00	181		S3M-1050	1050.00	350
S3M-129	129.00	43		S3M-330	330.00	110		S3M-549	549.00	183		S3M-1056	1056.00	352
S3M-138	138.00	46		S3M-333	333.00	111		S3M-552	552.00	184		S3M-1080	1080.00	360
S3M-141	141.00	47		S3M-339	339.00	113	✔	S3M-555	555.00	185		S3M-1110	1110.00	370
S3M-144	144.00	48		S3M-342	342.00	114		S3M-564	564.00	188	✔	S3M-1119	1119.00	373
S3M-147	147.00	49	✔	S3M-345	345.00	115	✔	S3M-570	570.00	190		S3M-1170	1170.00	390
S3M-150	150.00	50		S3M-351	351.00	117	✔	S3M-573	573.00	191		S3M-1188	1188.00	396
S3M-153	153.00	51		S3M-354	354.00	118		S3M-579	579.00	193		S3M-1221	1221.00	407
S3M-159	159.00	53		S3M-357	357.00	119		S3M-582	582.00	194		S3M-1236	1236.00	412
S3M-162	162.00	54		S3M-360	360.00	120	✔	S3M-588	588.00	196		S3M-1245	1245.00	415
S3M-168	168.00	56		S3M-363	363.00	121		S3M-591	591.00	197	✔	S3M-1260	1260.00	420
S3M-171	171.00	57	✔	S3M-366	366.00	122	✔	S3M-597	597.00	199		S3M-1263	1263.00	421
S3M-174	174.00	58	✔	S3M-369	369.00	123	✔	S3M-600	600.00	200	✔	S3M-1290	1290.00	430
S3M-177	177.00	59	✔	S3M-372	372.00	124		S3M-609	609.00	203		S3M-1299	1299.00	433
S3M-180	180.00	60	✔	S3M-375	375.00	125	✔	S3M-612	612.00	204	✔	S3M-1419	1419.00	473
S3M-183	183.00	61		S3M-378	378.00	126		S3M-633	633.00	211	✔	S3M-1500	1500.00	500
S3M-186	186.00	62	✔	S3M-384	384.00	128		S3M-645	645.00	215	✔	S3M-1560	1560.00	520
S3M-189	189.00	63	✔	S3M-387	387.00	129	✔	S3M-648	648.00	216		S3M-1596	1596.00	532
S3M-192	192.00	64	✔	S3M-390	390.00	130		S3M-657	657.00	219		S3M-1680	1680.00	560
S3M-195	195.00	65		S3M-396	396.00	132	✔	S3M-660	660.00	220		S3M-1788	1788.00	596
S3M-201	201.00	67		S3M-402	402.00	134	✔	S3M-663	663.00	221		S3M-1800	1800.00	600
S3M-204	204.00	68		S3M-405	405.00	135	✔	S3M-666	666.00	222	✔	S3M-2100	2100.00	700
S3M-207	207.00	69	✔	S3M-408	408.00	136	✔	S3M-681	681.00	227	✔	S3M-2115	2115.00	705
S3M-210	210.00	70		S3M-414	414.00	138		S3M-693	693.00	231
S3M-213	213.00	71	✔	S3M-417	417.00	139		S3M-699	699.00	233
S3M-219	219.00	73	✔	S3M-420	420.00	140		S3M-720	720.00	240
S3M-222	222.00	74		S3M-423	423.00	141		S3M-726	726.00	242
S3M-225	225.00	75	✔	S3M-426	426.00	142		S3M-741	741.00	247	✔
S3M-228	228.00	76	✔	S3M-432	432.00	144	✔	S3M-750	750.00	250	✔
S3M-231	231.00	77		S3M-435	435.00	145	✔	S3M-756	756.00	252	✔
S3M-234	234.00	78	✔	S3M-444	444.00	148		S3M-765	765.00	255
S3M-237	237.00	79	✔	S3M-447	447.00	149		S3M-774	774.00	258
S3M-240	240.00	80		S3M-450	450.00	150		S3M-780	780.00	260
S3M-243	243.00	81		S3M-453	453.00	151	✔	S3M-783	783.00	261
S3M-246	246.00	82	✔	S3M-456	456.00	152		S3M-789	789.00	263	✔
S3M-249	249.00	83	✔	S3M-459	459.00	153	✔	S3M-804	804.00	268
S3M-252	252.00	84	✔	S3M-465	465.00	155		S3M-810	810.00	270
S3M-255	255.00	85	✔	S3M-468	468.00	156		S3M-819	819.00	273
S3M-258	258.00	86		S3M-474	474.00	158	✔	S3M-825	825.00	275
S3M-264	264.00	88	✔	S3M-480	480.00	160		S3M-840	840.00	280
S3M-267	267.00	89	✔	S3M-483	483.00	161		S3M-852	852.00	284
S3M-270	270.00	90	✔	S3M-486	486.00	162	✔	S3M-858	858.00	286
S3M-273	273.00	91		S3M-489	489.00	163		S3M-882	882.00	294
S3M-276	276.00	92	✔	S3M-492	492.00	164	✔	S3M-894	894.00	298
S3M-279	279.00	93		S3M-501	501.00	167	✔	S3M-900	900.00	300
S3M-282	282.00	94		S3M-504	504.00	168		S3M-909	909.00	303
S3M-285	285.00	95		S3M-507	507.00	169	✔	S3M-918	918.00	306
S3M-288	288.00	96		S3M-510	510.00	170		S3M-924	924.00	308
S3M-291	291.00	97	✔	S3M-513	513.00	171	✔	S3M-927	927.00	309	✔
S3M-300	300.00	100	✔	S3M-516	516.00	172	✔	S3M-936	936.00	312
S3M-303	303.00	101		S3M-519	519.00	173	✔	S3M-948	948.00	316
S3M-309	309.00	103	✔	S3M-519 +厚	519.00	173	✔	S3M-999	999.00	333
S3M-312	312.00	104	✔	S3M-522	522.00	174		S3M-1005	1005.00	335
S3M-315	315.00	105		S3M-525	525.00	175		S3M-1014	1014.00	338
S3M-318	318.00	106	✔	S3M-537	537.00	179

皮帶輪皆可訂製，常規皮帶輪請至『下載專區』下載-皮帶輪訂購表

特殊皮帶輪請傳圖或和我們聯絡。


A型	AF型	B型	BF型

齒數	PD	OD	齒數	PD	OD	齒數	PD	OD
10	9.55	8.79	61	58.25	57.49	112	106.95	106.19
11	10.50	9.74	62	59.21	58.44	113	107.91	107.15
12	11.46	10.70	63	60.16	59.40	114	108.86	108.10
13	12.41	11.65	64	61.12	60.35	115	109.82	109.05
14	13.37	12.61	65	62.07	61.31	116	110.77	110.01
15	14.32	13.56	66	63.03	62.26	117	111.73	110.96
16	15.28	14.52	67	63.98	63.22	118	112.68	111.92
17	16.23	15.47	68	64.94	64.17	119	113.64	112.87
18	17.19	16.43	69	65.89	65.13	120	114.59	113.83
19	18.14	17.38	70	66.85	66.08	121	115.55	114.78
20	19.10	18.34	71	67.80	67.04	122	116.50	115.74
21	20.05	19.29	72	68.75	67.99	123	117.46	116.69
22	21.01	20.25	73	69.71	68.95	124	118.41	117.65
23	21.96	21.20	74	70.66	69.90	125	119.37	118.60
24	22.92	22.16	75	71.62	70.86	126	120.32	119.56
25	23.87	23.11	76	72.57	71.81	127	121.28	120.51
26	24.83	24.07	77	73.53	72.77	128	122.23	121.47
27	25.78	25.02	78	74.48	73.72	129	123.19	122.42
28	26.74	25.98	79	75.44	74.68	130	124.14	123.38
29	27.69	26.93	80	76.39	75.63	131	125.10	124.33
30	28.65	27.89	81	77.35	76.59	132	126.05	125.29
31	29.60	28.84	82	78.30	77.54	133	127.01	126.24
32	30.56	29.80	83	79.26	78.50	134	127.96	127.20
33	31.51	30.75	84	80.21	79.45	135	128.92	128.15
34	32.47	31.71	85	81.17	80.41	136	129.87	129.11
35	33.42	32.66	86	82.12	81.36	137	130.83	130.06
36	34.38	33.62	87	83.08	82.32	138	131.78	131.02
37	35.33	34.57	88	84.03	83.27	139	132.74	131.97
38	36.29	35.53	89	84.99	84.23	140	133.69	132.93
39	37.24	36.48	90	85.94	85.18	141	134.65	133.88
40	38.20	37.44	91	86.90	86.14	142	135.60	134.84
41	39.15	38.39	92	87.85	87.09	143	136.55	135.79
42	40.11	39.35	93	88.81	88.05	144	137.51	136.75
43	41.06	40.30	94	89.76	89.00	145	138.46	137.70
44	42.02	41.25	95	90.72	89.96	146	139.42	138.66
45	42.97	42.21	96	91.67	90.91	147	140.37	139.61
46	43.93	43.16	97	92.63	91.87	148	141.33	140.57
47	44.88	44.12	98	93.58	92.82	149	142.28	141.52
48	45.84	45.07	99	94.54	93.78	150	143.24	142.48
49	46.79	46.03	100	95.49	94.73
50	47.75	46.98	101	96.45	95.69
51	48.70	47.94	102	97.40	96.64
52	49.66	48.89	103	98.36	97.60
53	50.61	49.85	104	99.31	98.55
54	51.57	50.80	105	100.27	99.51
55	52.52	51.76	106	101.22	100.46
56	53.48	52.71	107	102.18	101.42
57	54.43	53.67	108	103.13	102.37
58	55.39	54.62	109	104.09	103.33
59	56.34	55.58	110	105.04	104.28
60	57.30	56.53	111	106.00	105.24
