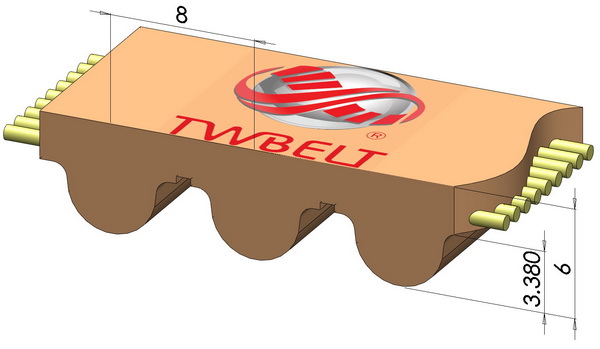

    8M

    產品特色

    ★齒形為圓弧狀，具有低背隙、低磨秏的
    特性，並可提供傳動的負載分佈均勻，
    確保高效能、高扭力傳輸及精確嚙合，
    有絕佳的直線和旋轉定位特性，廣泛用
    於高精密定位與動力的運用。
    ★由於囓合較深，高速驅動會產生輕微噪
    音，但可提供較大大傳輸功率。
    ★小齒距規格可適於高扭力傳動。

    推到Facebook

    推到Plurk

    推到Twitter

    線上詢價

結構

 皮帶本體：聚氨酯 (PU) 材質。由於澆鑄方式及毛細效應，能與心線緊密接著。任何齒形皆為一體成形，可提昇皮帶精度與強度  背部  高耐磨PU，可保護心線，延長皮帶壽命。, 齒  高耐磨PU，齒與皮帶背部一體成形，可防止斷裂並保護心線，其高韌性與強度可防止跳齒，提高抗剪切力。  心線分為鍍鋅鋼索與aramid纖維 *鍍鋅鋼索長時間運轉下，皮帶不易延伸或疲勞過度，在衝擊負荷應用上提供高負載能力及剪切強度。另有不銹鋼鋼索可選用，特別適用於腐蝕型環境。 *aramid纖維心線結合高強度與衝擊負載能力，材質柔靭，耐撓曲，可用於一般或非磁性傳動裝置，其低單位重量特性，同時可降低皮帶的重量。

特色

●	乾淨
	高耐磨聚氨酯(PU)，不易在使用時產生粉塵，尤其適用於食品業與無塵等級的需求。
●	不打滑
	透過囓合確實，可確保達到傳動無虞，不會發生跳齒與摩擦的現象，造成速差的發生。
●	免保養
	免潤滑油與保養。
●	低張力
	低皮帶安裝張力，馬達與軸承負荷低，壽命較長。
●	張力穩定
	不須重新調整張力
●	承載力與速度範圍大
	1.速度範圍可介於0到20000RPM。 2.用於低功率/中功率/高功率，例如低速高扭力穩定傳輸、高速傳動或衝擊負荷。 3.高傳動效率，約為99％，減低運作成本。
●	尺寸穩定
	材質均勻，皮帶厚度與裁切寬度穩定，機構運轉平順。
●	耐油
	有條件耐油性。
●	溫度範圍
	在常溫環境使用下，皮帶耐溫範圍-20°C至95°C。
●	耐候
	適於熱帶型氣候抗老化與臭氧抗水解抗紫外線
●	耐彎曲
	選用特殊材質，皮帶可適用於高彎曲應用。
●	環保無毒
	通過RoHS檢驗，材質環保無毒，低粉塵、不含碳黑，不會造成人體負擔。
●	抗靜電
	皮帶可選擇抗靜電配方，全材質皆可導電，符合導電規範 ≤ 10⁹ Ω，不會因長時間磨損，而降低阻抗值。
●	抗酸鹼
	有條件抗酸鹼
●	耐磨
	耐磨性高於橡膠數十倍
●	抗溶劑
	有條件抗溶劑
●	硬度
	一般標準硬度為83 Shore A，可訂製其他硬度如60度、73度、78度、90度或95度。
●	節省空間與重量
	高傳輸功率，允許小直徑的皮帶輪與中心距，造就更好的驅動設計，不僅輕巧，同時減輕重量
●	多種規格
	有多種齒形可供選擇，皮帶寬度可自由裁切，不需因規格限制，採購過寬皮帶，產生成本上的負擔。
●	應用性
	時規皮帶的精度很高，齒距可以十分準確，因此特別適用在直線定位、平穩運轉與高轉速應用。
	小齒距的規格，在輕負載的使用條件下，更能顯現出平穩順暢與定位精度的優勢。
	大齒距規格，皮帶的特性適合高扭力傳輸、準確定位與同步運轉。
●	應用實例：
	自動門
	物流系統
	低溫、無塵環境及食品業
	辦公設備，包含印表機、繪圖機、影印機…等
	電子資料處理EDP設備
	紡織機、縫紉機
	木材加工機械
	工具機、手提電動工具
	幫浦
	壓縮機
	驗鈔機
	資料存儲裝備
	醫療設備
	調理機
	直流伺服馬達系統
	離心機
	販賣機
	吸塵器

如需訂購，請來電詢問產品庫存量

規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU
8M-264	264.00	33		8M-944	944.00	118	✔	8M-1512	1512.00	189		8M-2688	2688.00	336
8M-288	288.00	36		8M-952	952.00	119		8M-1520	1520.00	190		8M-2800	2800.00	350
8M-320	320.00	40		8M-960	960.00	120		8M-1552	1552.00	194		8M-2840	2840.00	355
8M-336	336.00	42		8M-968	968.00	121		8M-1560	1560.00	195		8M-2848	2848.00	356
8M-352	352.00	44		8M-976	976.00	122		8M-1576	1576.00	197		8M-3048	3048.00	381
8M-368	368.00	46		8M-984	984.00	123		8M-1584	1584.00	198		8M-3120	3120.00	390
8M-376	376.00	47		8M-1000	1000.00	125		8M-1600	1600.00	200		8M-3168	3168.00	396
8M-384	384.00	48		8M-1008	1008.00	126		8M-1624	1624.00	203		8M-3200	3200.00	400
8M-400	400.00	50		8M-1016	1016.00	127	✔	8M-1640	1640.00	205		8M-3280	3280.00	410
8M-416	416.00	52		8M-1032	1032.00	129	✔	8M-1648	1648.00	206		8M-3360	3360.00	420
8M-424	424.00	53		8M-1040	1040.00	130	✔	8M-1680	1680.00	210		8M-3400	3400.00	425
8M-472	472.00	59		8M-1048	1048.00	131		8M-1688	1688.00	211	✔	8M-3424	3424.00	428
8M-480	480.00	60		8M-1056	1056.00	132		8M-1696	1696.00	212		8M-3600	3600.00	450
8M-488	488.00	61		8M-1064	1064.00	133	✔	8M-1704	1704.00	213		8M-3824	3824.00	478
8M-496	496.00	62		8M-1072	1072.00	134		8M-1720	1720.00	215		8M-4000	4000.00	500
8M-512	512.00	64		8M-1080	1080.00	135		8M-1728	1728.00	216		8M-4224	4224.00	528
8M-520	520.00	65		8M-1096	1096.00	137		8M-1760	1760.00	220		8M-4400	4400.00	550
8M-536	536.00	67		8M-1104	1104.00	138		8M-1768	1768.00	221		8M-4520	4520.00	565
8M-544	544.00	68		8M-1112	1112.00	139		8M-1776	1776.00	222		8M-4960	4960.00	620
8M-552	552.00	69		8M-1120	1120.00	140	✔	8M-1784	1784.00	223
8M-560	560.00	70		8M-1128	1128.00	141		8M-1792	1792.00	224
8M-568	568.00	71		8M-1136	1136.00	142		8M-1800	1800.00	225
8M-576	576.00	72		8M-1152	1152.00	144	✔	8M-1824	1824.00	228
8M-584	584.00	73		8M-1160	1160.00	145	✔	8M-1856	1856.00	232
8M-600	600.00	75	✔	8M-1168	1168.00	146		8M-1872	1872.00	234
8M-608	608.00	76		8M-1176	1176.00	147		8M-1880	1880.00	235
8M-624	624.00	78		8M-1184	1184.00	148		8M-1888	1888.00	236
8M-632	632.00	79		8M-1192	1192.00	149		8M-1896	1896.00	237
8M-640	640.00	80		8M-1200	1200.00	150	✔	8M-1904	1904.00	238
8M-656	656.00	82		8M-1208	1208.00	151		8M-1936	1936.00	242
8M-672	672.00	84		8M-1216	1216.00	152		8M-1952	1952.00	244
8M-680	680.00	85		8M-1224	1224.00	153		8M-1960	1960.00	245
8M-688	688.00	86		8M-1232	1232.00	154		8M-2000	2000.00	250
8M-696	696.00	87		8M-1240	1240.00	155		8M-2008	2008.00	251
8M-712	712.00	89	✔	8M-1248	1248.00	156	✔	8M-2016	2016.00	252
8M-720	720.00	90		8M-1256	1256.00	157		8M-2032	2032.00	254
8M-728	728.00	91		8M-1264	1264.00	158	✔	8M-2048	2048.00	256
8M-760	760.00	95		8M-1272	1272.00	159		8M-2056	2056.00	257
8M-776	776.00	97		8M-1280	1280.00	160	✔	8M-2080	2080.00	260
8M-784	784.00	98	✔	8M-1296	1296.00	162	✔	8M-2104	2104.00	263
8M-800	800.00	100	✔	8M-1304	1304.00	163		8M-2120	2120.00	265
8M-824	824.00	103		8M-1312	1312.00	164	✔	8M-2160	2160.00	270
8M-832	832.00	104		8M-1320	1320.00	165		8M-2176	2176.00	272
8M-840	840.00	105	✔	8M-1328	1328.00	166	✔	8M-2184	2184.00	273
8M-848	848.00	106		8M-1344	1344.00	168	✔	8M-2200	2200.00	275
8M-856	856.00	107		8M-1360	1360.00	170		8M-2208	2208.00	276
8M-864	864.00	108		8M-1392	1392.00	174		8M-2240	2240.00	280
8M-872	872.00	109		8M-1400	1400.00	175	✔	8M-2248	2248.00	281
8M-880	880.00	110	✔	8M-1408	1408.00	176		8M-2272	2272.00	284
8M-888	888.00	111		8M-1416	1416.00	177		8M-2304	2304.00	288
8M-896	896.00	112		8M-1424	1424.00	178		8M-2392	2392.00	299
8M-912	912.00	114	✔	8M-1432	1432.00	179		8M-2400	2400.00	300
8M-920	920.00	115		8M-1440	1440.00	180	✔	8M-2488	2488.00	311
8M-928	928.00	116		8M-1456	1456.00	182		8M-2504	2504.00	313
8M-936	936.00	117		8M-1464	1464.00	183		8M-2600	2600.00	325
				8M-1480	1480.00	185		8M-2656	2656.00	332

皮帶輪皆可訂製，常規皮帶輪請至『下載專區』下載-皮帶輪訂購表

特殊皮帶輪請傳圖或和我們聯絡。


A型	AF型	B型	BF型

齒數	PD	OD	齒數	PD	OD	齒數	PD	OD
20	50.93	49.56	71	180.80	179.43	122	310.67	309.30
21	53.48	52.10	72	183.35	181.97	123	313.22	311.84
22	56.02	54.65	73	185.89	184.52	124	315.76	314.39
23	58.57	57.20	74	188.44	187.07	125	318.31	316.94
24	61.12	59.74	75	190.99	189.61	126	320.86	319.48
25	63.66	62.29	76	193.53	192.16	127	323.40	322.03
26	66.21	64.84	77	196.08	194.71	128	325.95	324.58
27	68.75	67.38	78	198.63	197.25	129	328.50	327.12
28	71.30	69.93	79	201.17	199.80	130	331.04	329.67
29	73.85	72.48	80	203.72	202.35	131	333.59	332.22
30	76.39	75.02	81	206.26	204.89	132	336.14	334.76
31	78.94	77.57	82	208.81	207.44	133	338.68	337.31
32	81.49	80.12	83	211.36	209.99	134	341.23	339.86
33	84.03	82.66	84	213.90	212.53	135	343.77	342.40
34	86.58	85.21	85	216.45	215.08	136	346.32	344.95
35	89.13	87.75	86	219.00	217.63	137	348.87	347.50
36	91.67	90.30	87	221.54	220.17	138	351.41	350.04
37	94.22	92.85	88	224.09	222.72	139	353.96	352.59
38	96.77	95.39	89	226.64	225.26	140	356.51	355.14
39	99.31	97.94	90	229.18	227.81
40	101.86	100.49	91	231.73	230.36
41	104.41	103.03	92	234.28	232.90
42	106.95	105.58	93	236.82	235.45
43	109.50	108.13	94	239.37	238.00
44	112.05	110.67	95	241.92	240.54
45	114.59	113.22	96	244.46	243.09
46	117.14	115.77	97	247.01	245.64
47	119.68	118.31	98	249.55	248.18
48	122.23	120.86	99	252.10	250.73
49	124.78	123.41	100	254.65	253.28
50	127.32	125.95	101	257.19	255.82
51	129.87	128.50	102	259.74	258.37
52	132.42	131.04	103	262.29	260.92
53	134.96	133.59	104	264.83	263.46
54	137.51	136.14	105	267.38	266.01
55	140.06	138.68	106	269.93	268.55
56	142.60	141.23	107	272.47	271.10
57	145.15	143.78	108	275.02	273.65
58	147.70	146.32	109	277.57	276.19
59	150.24	148.87	110	280.11	278.74
60	152.79	151.42	111	282.66	281.29
61	155.34	153.96	112	285.21	283.83
62	157.88	156.51	113	287.75	286.38
63	160.43	159.06	114	290.30	288.93
64	162.97	161.60	115	292.85	291.47
65	165.52	164.15	116	295.39	294.02
66	168.07	166.70	117	297.94	296.57
67	170.61	169.24	118	300.48	299.11
68	173.16	171.79	119	303.03	301.66
69	175.71	174.34	120	305.58	304.21
70	178.25	176.88	121	308.12	306.75
