    T5

    產品特色

    ★公制梯形齒類似英制齒型，
    同樣普遍用於傳動器材。
    ★齒型囓合比英制齒型更深，
    更具效果，但其背隙會稍微
    大一點。
    ★廣泛用於輸送、線性傳動與
    中低電壓傳動應用。

    推到Facebook

    推到Plurk

    推到Twitter

    線上詢價

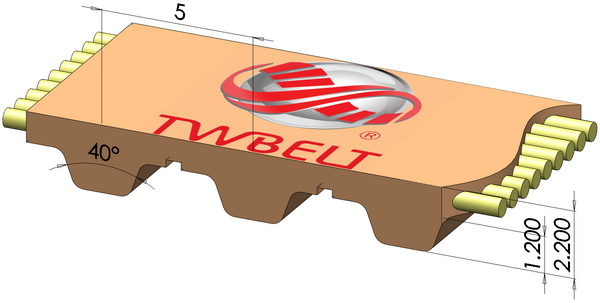

結構

 皮帶本體：聚氨酯 (PU) 材質。由於澆鑄方式及毛細效應，能與心線緊密接著。任何齒形皆為一體成形，可提昇皮帶精度與強度  背部  高耐磨PU，可保護心線，延長皮帶壽命。, 齒  高耐磨PU，齒與皮帶背部一體成形，可防止斷裂並保護心線，其高韌性與強度可防止跳齒，提高抗剪切力。  心線分為鍍鋅鋼索與aramid纖維 *鍍鋅鋼索長時間運轉下，皮帶不易延伸或疲勞過度，在衝擊負荷應用上提供高負載能力及剪切強度。另有不銹鋼鋼索可選用，特別適用於腐蝕型環境。 *aramid纖維心線結合高強度與衝擊負載能力，材質柔靭，耐撓曲，可用於一般或非磁性傳動裝置，其低單位重量特性，同時可降低皮帶的重量。

特色

●	乾淨
	高耐磨聚氨酯(PU)，不易在使用時產生粉塵，尤其適用於食品業與無塵等級的需求。
●	不打滑
	透過囓合確實，可確保達到傳動無虞，不會發生跳齒與摩擦的現象，造成速差的發生。
●	免保養
	免潤滑油與保養。
●	低張力
	低皮帶安裝張力，馬達與軸承負荷低，壽命較長。
●	張力穩定
	不須重新調整張力
●	承載力與速度範圍大
	1.速度範圍可介於0到20000RPM。 2.用於低功率/中功率/高功率，例如低速高扭力穩定傳輸、高速傳動或衝擊負荷。 3.高傳動效率，約為99％，減低運作成本。
●	尺寸穩定
	材質均勻，皮帶厚度與裁切寬度穩定，機構運轉平順。
●	耐油
	有條件耐油性。
●	溫度範圍
	在常溫環境使用下，皮帶耐溫範圍-20°C至95°C。
●	耐候
	適於熱帶型氣候抗老化與臭氧抗水解抗紫外線
●	耐彎曲
	選用特殊材質，皮帶可適用於高彎曲應用。
●	環保無毒
	通過RoHS檢驗，材質環保無毒，低粉塵、不含碳黑，不會造成人體負擔。
●	抗靜電
	皮帶可選擇抗靜電配方，全材質皆可導電，符合導電規範 ≤ 10⁹ Ω，不會因長時間磨損，而降低阻抗值。
●	抗酸鹼
	有條件抗酸鹼
●	耐磨
	耐磨性高於橡膠數十倍
●	抗溶劑
	有條件抗溶劑
●	硬度
	一般標準硬度為83 Shore A，可訂製其他硬度如60度、73度、78度、90度或95度。
●	節省空間與重量
	高傳輸功率，允許小直徑的皮帶輪與中心距，造就更好的驅動設計，不僅輕巧，同時減輕重量
●	多種規格
	有多種齒形可供選擇，皮帶寬度可自由裁切，不需因規格限制，採購過寬皮帶，產生成本上的負擔。
●	應用性
	時規皮帶的精度很高，齒距可以十分準確，因此特別適用在直線定位、平穩運轉與高轉速應用。
	小齒距的規格，在輕負載的使用條件下，更能顯現出平穩順暢與定位精度的優勢。
	大齒距規格，皮帶的特性適合高扭力傳輸、準確定位與同步運轉。
●	應用實例：
	自動門
	物流系統
	低溫、無塵環境及食品業
	辦公設備，包含印表機、繪圖機、影印機…等
	電子資料處理EDP設備
	紡織機、縫紉機
	木材加工機械
	工具機、手提電動工具
	幫浦
	壓縮機
	驗鈔機
	資料存儲裝備
	醫療設備
	調理機
	直流伺服馬達系統
	離心機
	販賣機
	吸塵器

如需訂購，請來電詢問產品庫存量

規格	長度	齒數	TW	規格	長度	齒數	TW	規格	長度	齒數	TW
T5-120	120.00	24		T5-545	545.00	109		T5-1215	1215.00	243
T5-145	145.00	29		T5-550	550.00	110		T5-1275	1275.00	255
T5-150	150.00	30		T5-560	560.00	112		T5-1280	1280.00	256
T5-165	165.00	33		T5-575	575.00	115		T5-1315	1315.00	263
T5-170	170.00	34		T5-590	590.00	118	✔	T5-1325	1325.00	265
T5-180	180.00	36		T5-600	600.00	120		T5-1350	1350.00	270
T5-185	185.00	37	✔	T5-605	605.00	121		T5-1355	1355.00	271
T5-200	200.00	40		T5-610	610.00	122		T5-1380	1380.00	276
T5-210	210.00	42	✔	T5-615	615.00	123		T5-1440	1440.00	288
T5-215	215.00	43		T5-620	620.00	124		T5-1500	1500.00	300
T5-220	220.00	44	✔	T5-625	625.00	125	✔	T5-1580	1580.00	316
T5-225	225.00	45		T5-630	630.00	126	✔	T5-1600	1600.00	320	✔
T5-230	230.00	46	✔	T5-640	640.00	128		T5-1955	1955.00	391
T5-240	240.00	48	✔	T5-645	645.00	129
T5-245	245.00	49		T5-650	650.00	130
T5-250	250.00	50	✔	T5-655	655.00	131
T5-255	255.00	51	✔	T5-660	660.00	132	✔
T5-260	260.00	52	✔	T5-670	670.00	134
T5-270	270.00	54		T5-675	675.00	135
T5-275	275.00	55		T5-690	690.00	138
T5-280	280.00	56	✔	T5-695	695.00	139
T5-295	295.00	59	✔	T5-700	700.00	140
T5-300	300.00	60	✔	T5-710	710.00	142
T5-305	305.00	61		T5-720	720.00	144	✔
T5-320	320.00	64	✔	T5-725	725.00	145
T5-325	325.00	65	✔	T5-740	740.00	148
T5-330	330.00	66	✔	T5-750	750.00	150	✔
T5-335	335.00	67		T5-755	755.00	151
T5-340	340.00	68		T5-760	760.00	152	✔
T5-345	345.00	69		T5-775	775.00	155
T5-350	350.00	70	✔	T5-780	780.00	156
T5-355	355.00	71		T5-800	800.00	160
T5-360	360.00	72		T5-810	810.00	162
T5-365	365.00	73		T5-815	815.00	163
T5-375	375.00	75	✔	T5-825	825.00	165
T5-380	380.00	76		T5-830	830.00	166
T5-390	390.00	78	✔	T5-840	840.00	168	✔
T5-400	400.00	80		T5-850	850.00	170
T5-410	410.00	82		T5-860	860.00	172
T5-420	420.00	84	✔	T5-865	865.00	173	✔
T5-425	425.00	85		T5-875	875.00	175
T5-430	430.00	86	✔	T5-885	885.00	177
T5-440	440.00	88		T5-900	900.00	180	✔
T5-445	445.00	89		T5-915	915.00	183
T5-450	450.00	90	✔	T5-920	920.00	184
T5-455	455.00	91	✔	T5-940	940.00	188
T5-460	460.00	92		T5-975	975.00	195
T5-465	465.00	93		T5-990	990.00	198	✔
T5-475	475.00	95	✔	T5-1000	1000.00	200
T5-480	480.00	96		T5-1075	1075.00	215
T5-490	490.00	98		T5-1090	1090.00	218
T5-500	500.00	100	✔	T5-1100	1100.00	220
T5-510	510.00	102	✔	T5-1115	1115.00	223
T5-515	515.00	103		T5-1140	1140.00	228
T5-525	525.00	105		T5-1160	1160.00	232
T5-530	530.00	106	✔	T5-1200	1200.00	240

皮帶輪皆可訂製，常規皮帶輪請至『下載專區』下載-皮帶輪訂購表

特殊皮帶輪請傳圖或和我們聯絡。


A型	AF型	B型	BF型

齒數	PD	OD	齒數	PD	OD
10	15.92	15.05	65	103.45	102.59
11	17.51	16.64	66	105.04	104.18
12	19.10	18.23	67	106.63	105.77
13	20.69	19.83	68	108.23	107.36
14	22.28	21.42	69	109.82	108.95
15	23.87	23.01	70	111.41	110.54
16	25.46	24.60	71	113.00	112.14
17	27.06	26.19	72	114.59	113.73
18	28.65	27.78	73	116.18	115.32
19	30.24	29.38	74	117.77	116.91
20	31.83	30.97	75	119.37	118.50
21	33.42	32.56	76	120.96	120.09
22	35.01	34.15	77	122.55	121.69
23	36.61	35.74	78	124.14	123.28
24	38.20	37.33	79	125.73	124.87
25	39.79	38.92	80	127.32	126.46
26	41.38	40.52	81	128.92	128.05
27	42.97	42.11	82	130.51	129.64
28	44.56	43.70	83	132.10	131.23
29	46.15	45.29	84	133.69	132.83
30	47.75	46.88	85	135.28	134.42
31	49.34	48.47	86	136.87	136.01
32	50.93	50.07	87	138.46	137.60
33	52.52	51.66	88	140.06	139.19
34	54.11	53.25	89	141.65	140.78
35	55.70	54.84	90	143.24	142.38
36	57.30	56.43	91	144.83	143.97
37	58.89	58.02	92	146.42	145.56
38	60.48	59.61	93	148.01	147.15
39	62.07	61.21	94	149.61	148.74
40	63.66	62.80	95	151.20	150.33
41	65.25	64.39	96	152.79	151.92
42	66.85	65.98	97	154.38	153.52
43	68.44	67.57	98	155.97	155.11
44	70.03	69.16	99	157.56	156.70
45	71.62	70.76	100	159.15	158.29
46	73.21	72.35	101	160.75	159.88
47	74.80	73.94	102	162.34	161.47
48	76.39	75.53	103	163.93	163.07
49	77.99	77.12	104	165.52	164.66
50	79.58	78.71	105	167.11	166.25
51	81.17	80.31	106	168.70	167.84
52	82.76	81.90	107	170.30	169.43
53	84.35	83.49	108	171.89	171.02
54	85.94	85.08	109	173.48	172.61
55	87.54	86.67	110	175.07	174.21
56	89.13	88.26	111	176.66	175.80
57	90.72	89.85	112	178.25	177.39
58	92.31	91.45	113	179.85	178.98
59	93.90	93.04	114	181.44	180.57
60	95.49	94.63	115	183.03	182.16
61	97.08	96.22
62	98.68	97.81
63	100.27	99.40
64	101.86	101.00
