    2M

    產品特色

    ★齒形為圓弧狀，具有低背隙、低磨秏的
    特性，並可提供傳動的負載分佈均勻，
    確保高效能、高扭力傳輸及精確嚙合，
    有絕佳的直線和旋轉定位特性，廣泛用
    於高精密定位與動力的運用。
    ★由於囓合較深，高速驅動會產生輕微噪
    音，但可提供較大大傳輸功率。
    ★小齒距規格可適於高扭力傳動。

    推到Facebook

    推到Plurk

    推到Twitter

    線上詢價

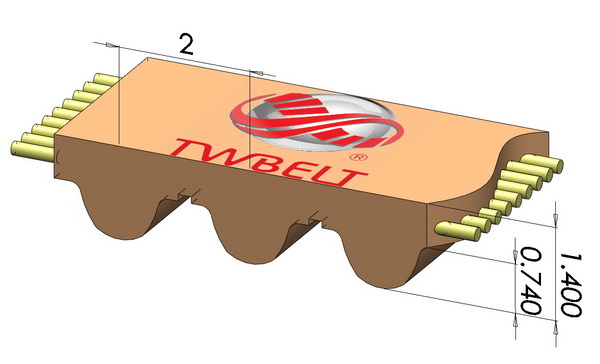

結構

 皮帶本體：聚氨酯 (PU) 材質。由於澆鑄方式及毛細效應，能與心線緊密接著。任何齒形皆為一體成形，可提昇皮帶精度與強度  背部  高耐磨PU，可保護心線，延長皮帶壽命。, 齒  高耐磨PU，齒與皮帶背部一體成形，可防止斷裂並保護心線，其高韌性與強度可防止跳齒，提高抗剪切力。  心線分為鍍鋅鋼索與aramid纖維 *鍍鋅鋼索長時間運轉下，皮帶不易延伸或疲勞過度，在衝擊負荷應用上提供高負載能力及剪切強度。另有不銹鋼鋼索可選用，特別適用於腐蝕型環境。 *aramid纖維心線結合高強度與衝擊負載能力，材質柔靭，耐撓曲，可用於一般或非磁性傳動裝置，其低單位重量特性，同時可降低皮帶的重量。

特色

●	乾淨
	高耐磨聚氨酯(PU)，不易在使用時產生粉塵，尤其適用於食品業與無塵等級的需求。
●	不打滑
	透過囓合確實，可確保達到傳動無虞，不會發生跳齒與摩擦的現象，造成速差的發生。
●	免保養
	免潤滑油與保養。
●	低張力
	低皮帶安裝張力，馬達與軸承負荷低，壽命較長。
●	張力穩定
	不須重新調整張力
●	承載力與速度範圍大
	1.速度範圍可介於0到20000RPM。 2.用於低功率/中功率/高功率，例如低速高扭力穩定傳輸、高速傳動或衝擊負荷。 3.高傳動效率，約為99％，減低運作成本。
●	尺寸穩定
	材質均勻，皮帶厚度與裁切寬度穩定，機構運轉平順。
●	耐油
	有條件耐油性。
●	溫度範圍
	在常溫環境使用下，皮帶耐溫範圍-20°C至95°C。
●	耐候
	適於熱帶型氣候抗老化與臭氧抗水解抗紫外線
●	耐彎曲
	選用特殊材質，皮帶可適用於高彎曲應用。
●	環保無毒
	通過RoHS檢驗，材質環保無毒，低粉塵、不含碳黑，不會造成人體負擔。
●	抗靜電
	皮帶可選擇抗靜電配方，全材質皆可導電，符合導電規範 ≤ 10⁹ Ω，不會因長時間磨損，而降低阻抗值。
●	抗酸鹼
	有條件抗酸鹼
●	耐磨
	耐磨性高於橡膠數十倍
●	抗溶劑
	有條件抗溶劑
●	硬度
	一般標準硬度為83 Shore A，可訂製其他硬度如60度、73度、78度、90度或95度。
●	節省空間與重量
	高傳輸功率，允許小直徑的皮帶輪與中心距，造就更好的驅動設計，不僅輕巧，同時減輕重量
●	多種規格
	有多種齒形可供選擇，皮帶寬度可自由裁切，不需因規格限制，採購過寬皮帶，產生成本上的負擔。
●	應用性
	時規皮帶的精度很高，齒距可以十分準確，因此特別適用在直線定位、平穩運轉與高轉速應用。
	小齒距的規格，在輕負載的使用條件下，更能顯現出平穩順暢與定位精度的優勢。
	大齒距規格，皮帶的特性適合高扭力傳輸、準確定位與同步運轉。
●	應用實例：
	自動門
	物流系統
	低溫、無塵環境及食品業
	辦公設備，包含印表機、繪圖機、影印機…等
	電子資料處理EDP設備
	紡織機、縫紉機
	木材加工機械
	工具機、手提電動工具
	幫浦
	壓縮機
	驗鈔機
	資料存儲裝備
	醫療設備
	調理機
	直流伺服馬達系統
	離心機
	販賣機
	吸塵器

如需訂購，請來電詢問產品庫存量

規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU
2M-54	54.00	27		2M-196	196.00	98		2M-354	354.00	177		2M-752	752.00	376	✔
2M-60	60.00	30		2M-200	200.00	100		2M-358	358.00	179		2M-760	760.00	380
2M-66	66.00	33		2M-202	202.00	101		2M-360	360.00	180		2M-772	772.00	386
2M-72	72.00	36		2M-204	204.00	102		2M-366	366.00	183		2M-782	782.00	391
2M-74	74.00	37		2M-208	208.00	104		2M-370	370.00	185		2M-800	800.00	400
2M-76	76.00	38		2M-210	210.00	105		2M-372	372.00	186		2M-810	810.00	405
2M-78	78.00	39		2M-212	212.00	106	✔	2M-376	376.00	188		2M-852	852.00	426
2M-80	80.00	40		2M-214	214.00	107		2M-380	380.00	190		2M-860	860.00	430
2M-82	82.00	41		2M-216	216.00	108	✔	2M-382	382.00	191	✔	2M-866	866.00	433
2M-84	84.00	42		2M-218	218.00	109		2M-386	386.00	193		2M-876	876.00	438
2M-86	86.00	43		2M-220	220.00	110	✔	2M-394	394.00	197		2M-892	892.00	446
2M-88	88.00	44		2M-224	224.00	112	✔	2M-400	400.00	200		2M-900	900.00	450
2M-90	90.00	45		2M-226	226.00	113		2M-406	406.00	203		2M-930	930.00	465
2M-92	92.00	46		2M-228	228.00	114	✔	2M-412	412.00	206	✔	2M-950	950.00	475
2M-94	94.00	47		2M-230	230.00	115		2M-420	420.00	210		2M-976	976.00	488
2M-96	96.00	48		2M-232	232.00	116		2M-426	426.00	213		2M-994	994.00	497
2M-98	98.00	49		2M-236	236.00	118		2M-430	430.00	215	✔	2M-1004	1004.00	502
2M-100	100.00	50		2M-240	240.00	120	✔	2M-436	436.00	218		2M-1028	1028.00	514
2M-102	102.00	51	✔	2M-244	244.00	122		2M-440	440.00	220		2M-1066	1066.00	533
2M-106	106.00	53		2M-248	248.00	124		2M-444	444.00	222		2M-1068	1068.00	534
2M-108	108.00	54		2M-250	250.00	125		2M-446	446.00	223		2M-1140	1140.00	570
2M-110	110.00	55		2M-252	252.00	126	✔	2M-448	448.00	224	✔	2M-1164	1164.00	582
2M-112	112.00	56		2M-254	254.00	127		2M-450	450.00	22	✔	2M-1180	1180.00	590
2M-114	114.00	57	✔	2M-256	256.00	128		2M-460	460.00	230	✔	2M-1210	1210.00	605
2M-116	116.00	58		2M-258	258.00	129		2M-470	470.00	235		2M-1228	1228.00	614
2M-120	120.00	60	✔	2M-260	260.00	130		2M-478	478.00	239		2M-1234	1234.00	617
2M-122	122.00	61		2M-264	264.00	132		2M-484	484.00	242		2M-1256	1256.00	628
2M-124	124.00	62		2M-266	266.00	133		2M-488	488.00	244		2M-1310	1310.00	655
2M-126	126.00	63		2M-268	268.00	134		2M-492	492.00	246		2M-1320	1320.00	660
2M-128	128.00	64	✔	2M-270	270.00	135		2M-494	494.00	247		2M-1344	1344.00	672
2M-130	130.00	65		2M-272	272.00	136	✔	2M-500	500.00	250		2M-1360	1360.00	680
2M-132	132.00	66		2M-274	274.00	137		2M-502	502.00	251		2M-1596	1596.00	798	✔
2M-134	134.00	67		2M-278	278.00	139		2M-504	504.00	252		2M-1660	1660.00	830
2M-136	136.00	68		2M-280	280.00	140		2M-506	506.00	253		2M-1680	1680.00	840
2M-138	138.00	69		2M-282	282.00	141		2M-516	516.00	258		2M-1688	1688.00	844
2M-140	140.00	70		2M-284	284.00	142		2M-524	524.00	262		2M-1700	1700.00	850
2M-142	142.00	71		2M-286	286.00	143		2M-530	530.00	265		2M-1810	1810.00	905
2M-144	144.00	72	✔	2M-288	288.00	144	✔	2M-532	532.00	266		2M-1850	1850.00	925
2M-146	146.00	73		2M-290	290.00	145		2M-544	544.00	272		2M-1860	1860.00	930
2M-148	148.00	74		2M-292	292.00	146		2M-550	550.00	275	✔	2M-1910	1910.00	955
2M-150	150.00	75		2M-294	294.00	147		2M-558	558.00	279		2M-2218	2218.00	1109
2M-152	152.00	76		2M-300	300.00	150		2M-570	570.00	285
2M-154	154.00	77		2M-302	302.00	151		2M-572	572.00	286
2M-156	156.00	78		2M-304	304.00	152		2M-578	578.00	289
2M-158	158.00	79		2M-308	308.00	154		2M-586	586.00	293
2M-160	160.00	80	✔	2M-310	310.00	155	✔	2M-598	598.00	299
2M-164	164.00	82	✔	2M-314	314.00	157		2M-600	600.00	300
2M-166	166.00	83		2M-318	318.00	159		2M-606	606.00	303
2M-168	168.00	84		2M-320	320.00	160		2M-616	616.00	308
2M-172	172.00	86	✔	2M-322	322.00	161		2M-630	630.00	315
2M-174	174.00	87		2M-324	324.00	162		2M-634	634.00	317
2M-176	176.00	88		2M-328	328.00	164		2M-646	646.00	323
2M-178	178.00	89		2M-332	332.00	166		2M-660	660.00	330
2M-180	180.00	90	✔	2M-336	336.00	168		2M-670	670.00	335
2M-182	182.00	91		2M-338	338.00	169		2M-676	676.00	338
2M-184	184.00	92		2M-340	340.00	170		2M-690	690.00	345
2M-186	186.00	93		2M-344	344.00	172		2M-696	696.00	348
2M-188	188.00	94		2M-346	346.00	173		2M-702	702.00	351
2M-190	190.00	95		2M-350	350.00	175		2M-726	726.00	363
2M-192	192.00	96	✔	2M-352	352.00	176		2M-742	742.00	371

皮帶輪皆可訂製，常規皮帶輪請至『下載專區』下載-皮帶輪訂購表

特殊皮帶輪請傳圖或和我們聯絡。


A型	AF型	B型	BF型

齒數	PD	OD	齒數	PD	OD	齒數	PD	OD
8	5.09	4.58	59	37.56	37.05	110	70.03	69.52
9	5.73	5.22	60	38.20	37.69	111	70.66	70.16
10	6.37	5.86	61	38.83	38.33	112	71.30	70.79
11	7.00	6.49	62	39.47	38.96	113	71.94	71.43
12	7.64	7.13	63	40.11	39.60	114	72.57	72.07
13	8.28	7.77	64	40.74	40.24	115	73.21	72.70
14	8.91	8.40	65	41.38	40.87	116	73.85	73.34
15	9.55	9.04	66	42.02	41.51	117	74.48	73.98
16	10.19	9.68	67	42.65	42.15	118	75.12	74.61
17	10.82	10.31	68	43.29	42.78	119	75.76	75.25
18	11.46	10.95	69	43.93	43.42	120	76.39	75.89
19	12.10	11.59	70	44.56	44.06	121	77.03	76.52
20	12.73	12.22	71	45.20	44.69	122	77.67	77.16
21	13.37	12.86	72	45.84	45.33	123	78.30	77.80
22	14.01	13.50	73	46.47	45.97	124	78.94	78.43
23	14.64	14.13	74	47.11	46.60	125	79.58	79.07
24	15.28	14.77	75	47.75	47.24	126	80.21	79.71
25	15.92	15.41	76	48.38	47.88	127	80.85	80.34
26	16.55	16.04	77	49.02	48.51	128	81.49	80.98
27	17.19	16.68	78	49.66	49.15	129	82.12	81.62
28	17.83	17.32	79	50.29	49.78	130	82.76	82.25
29	18.46	17.95	80	50.93	50.42	131	83.40	82.89
30	19.10	18.59	81	51.57	51.06	132	84.03	83.53
31	19.74	19.23	82	52.20	51.69	133	84.67	84.16
32	20.37	19.86	83	52.84	52.33	134	85.31	84.80
33	21.01	20.50	84	53.48	52.97	135	85.94	85.44
34	21.65	21.14	85	54.11	53.60	136	86.58	86.07
35	22.28	21.77	86	54.75	54.24	137	87.22	86.71
36	22.92	22.41	87	55.39	54.88	138	87.85	87.35
37	23.55	23.05	88	56.02	55.51	139	88.49	87.98
38	24.19	23.68	89	56.66	56.15	140	89.13	88.62
39	24.83	24.32	90	57.30	56.79	141	89.76	89.26
40	25.46	24.96	91	57.93	57.42	142	90.40	89.89
41	26.10	25.59	92	58.57	58.06	143	91.04	90.53
42	26.74	26.23	93	59.21	58.70	144	91.67	91.17
43	27.37	26.87	94	59.84	59.33	145	92.31	91.80
44	28.01	27.50	95	60.48	59.97	146	92.95	92.44
45	28.65	28.14	96	61.12	60.61	147	93.58	93.08
46	29.28	28.78	97	61.75	61.24	148	94.22	93.71
47	29.92	29.41	98	62.39	61.88	149	94.86	94.35
48	30.56	30.05	99	63.03	62.52	150	95.49	94.98
49	31.19	30.69	100	63.66	63.15
50	31.83	31.32	101	64.30	63.79
51	32.47	31.96	102	64.94	64.43
52	33.10	32.60	103	65.57	65.06
53	33.74	33.23	104	66.21	65.70
54	34.38	33.87	105	66.85	66.34
55	35.01	34.51	106	67.48	66.97
56	35.65	35.14	107	68.12	67.61
57	36.29	35.78	108	68.75	68.25
58	36.92	36.42	109	69.39	68.88
