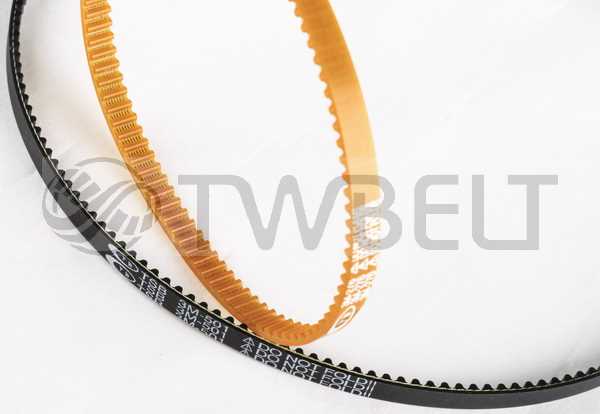

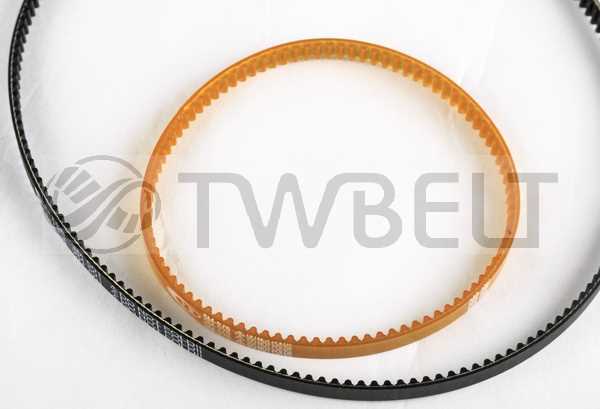

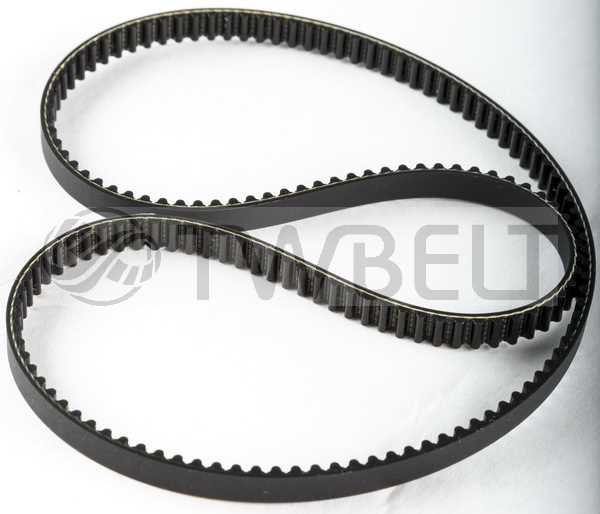

    3M

    產品特色

    ★齒形為圓弧狀，具有低背隙、低磨秏的
    特性，並可提供傳動的負載分佈均勻，
    確保高效能、高扭力傳輸及精確嚙合，
    有絕佳的直線和旋轉定位特性，廣泛用
    於高精密定位與動力的運用。
    ★由於囓合較深，高速驅動會產生輕微噪
    音，但可提供較大大傳輸功率。
    ★小齒距規格可適於高扭力傳動。

    推到Facebook

    推到Plurk

    推到Twitter

    線上詢價

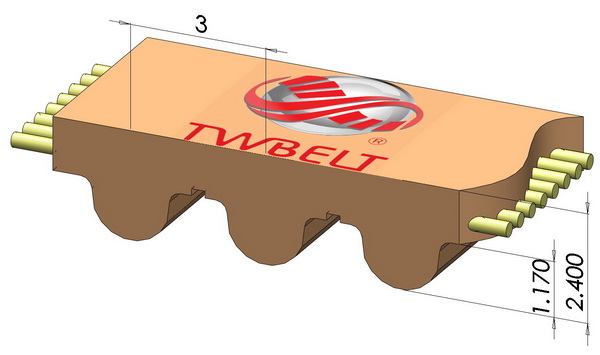

結構

 皮帶本體：聚氨酯 (PU) 材質。由於澆鑄方式及毛細效應，能與心線緊密接著。任何齒形皆為一體成形，可提昇皮帶精度與強度  背部  高耐磨PU，可保護心線，延長皮帶壽命。, 齒  高耐磨PU，齒與皮帶背部一體成形，可防止斷裂並保護心線，其高韌性與強度可防止跳齒，提高抗剪切力。  心線分為鍍鋅鋼索與aramid纖維 *鍍鋅鋼索長時間運轉下，皮帶不易延伸或疲勞過度，在衝擊負荷應用上提供高負載能力及剪切強度。另有不銹鋼鋼索可選用，特別適用於腐蝕型環境。 *aramid纖維心線結合高強度與衝擊負載能力，材質柔靭，耐撓曲，可用於一般或非磁性傳動裝置，其低單位重量特性，同時可降低皮帶的重量。

特色

●	乾淨
	高耐磨聚氨酯(PU)，不易在使用時產生粉塵，尤其適用於食品業與無塵等級的需求。
●	不打滑
	透過囓合確實，可確保達到傳動無虞，不會發生跳齒與摩擦的現象，造成速差的發生。
●	免保養
	免潤滑油與保養。
●	低張力
	低皮帶安裝張力，馬達與軸承負荷低，壽命較長。
●	張力穩定
	不須重新調整張力
●	承載力與速度範圍大
	1.速度範圍可介於0到20000RPM。 2.用於低功率/中功率/高功率，例如低速高扭力穩定傳輸、高速傳動或衝擊負荷。 3.高傳動效率，約為99％，減低運作成本。
●	尺寸穩定
	材質均勻，皮帶厚度與裁切寬度穩定，機構運轉平順。
●	耐油
	有條件耐油性。
●	溫度範圍
	在常溫環境使用下，皮帶耐溫範圍-20°C至95°C。
●	耐候
	適於熱帶型氣候抗老化與臭氧抗水解抗紫外線
●	耐彎曲
	選用特殊材質，皮帶可適用於高彎曲應用。
●	環保無毒
	通過RoHS檢驗，材質環保無毒，低粉塵、不含碳黑，不會造成人體負擔。
●	抗靜電
	皮帶可選擇抗靜電配方，全材質皆可導電，符合導電規範 ≤ 10⁹ Ω，不會因長時間磨損，而降低阻抗值。
●	抗酸鹼
	有條件抗酸鹼
●	耐磨
	耐磨性高於橡膠數十倍
●	抗溶劑
	有條件抗溶劑
●	硬度
	一般標準硬度為83 Shore A，可訂製其他硬度如60度、73度、78度、90度或95度。
●	節省空間與重量
	高傳輸功率，允許小直徑的皮帶輪與中心距，造就更好的驅動設計，不僅輕巧，同時減輕重量
●	多種規格
	有多種齒形可供選擇，皮帶寬度可自由裁切，不需因規格限制，採購過寬皮帶，產生成本上的負擔。
●	應用性
	時規皮帶的精度很高，齒距可以十分準確，因此特別適用在直線定位、平穩運轉與高轉速應用。
	小齒距的規格，在輕負載的使用條件下，更能顯現出平穩順暢與定位精度的優勢。
	大齒距規格，皮帶的特性適合高扭力傳輸、準確定位與同步運轉。
●	應用實例：
	自動門
	物流系統
	低溫、無塵環境及食品業
	辦公設備，包含印表機、繪圖機、影印機…等
	電子資料處理EDP設備
	紡織機、縫紉機
	木材加工機械
	工具機、手提電動工具
	幫浦
	壓縮機
	驗鈔機
	資料存儲裝備
	醫療設備
	調理機
	直流伺服馬達系統
	離心機
	販賣機
	吸塵器

如需訂購，請來電詢問產品庫存量

規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU
3M-87	87.00	29		3M-291	291.00	97		3M-495	495.00	165		3M-735	735.00	245
3M-105	105.00	35		3M-294	294.00	98		3M-501	501.00	167	✔	3M-738	738.00	246
3M-108	108.00	36		3M-297	297.00	99	✔	3M-504	504.00	168		3M-750	750.00	250
3M-111	111.00	37		3M-300	300.00	100	✔	3M-507	507.00	169	✔	3M-753	753.00	251
3M-117	117.00	39		3M-303	303.00	101		3M-510	510.00	170		3M-756	756.00	252
3M-120	120.00	40		3M-306	306.00	102		3M-513	513.00	171		3M-768	768.00	256
3M-123	123.00	41		3M-309	309.00	103	✔	3M-516	516.00	172		3M-780	780.00	260
3M-126	126.00	42		3M-312	312.00	104	✔	3M-519	519.00	173		3M-783	783.00	261
3M-129	129.00	43		3M-315	315.00	105		3M-522	522.00	174		3M-789	789.00	263
3M-132	132.00	44		3M-318	318.00	106		3M-525	525.00	175		3M-801	801.00	267
3M-135	135.00	45		3M-321	321.00	107		3M-531	531.00	177		3M-804	804.00	268
3M-141	141.00	47		3M-324	324.00	108		3M-537	537.00	179		3M-810	810.00	270
3M-144	144.00	48		3M-327	327.00	109		3M-540	540.00	180		3M-813	813.00	271
3M-147	147.00	49		3M-330	330.00	110	✔	3M-543	543.00	181		3M-822	822.00	274
3M-150	150.00	50		3M-333	333.00	111	✔	3M-546	546.00	182		3M-825	825.00	275
3M-153	153.00	51		3M-336	336.00	112		3M-549	549.00	183		3M-843	843.00	281
3M-156	156.00	52		3M-339	339.00	113		3M-552	552.00	184		3M-849	849.00	283
3M-159	159.00	53		3M-342	342.00	114		3M-555	555.00	185		3M-858	858.00	286
3M-162	162.00	54		3M-345	345.00	115		3M-558	558.00	186		3M-861	861.00	287
3M-165	165.00	55		3M-348	348.00	116		3M-561	561.00	187		3M-873	873.00	291
3M-168	168.00	56		3M-351	351.00	117		3M-564	564.00	188	✔	3M-882	882.00	294
3M-171	171.00	57		3M-354	354.00	118	✔	3M-567	567.00	189		3M-900	900.00	300	✔
3M-174	174.00	58	✔	3M-357	357.00	119		3M-570	570.00	190		3M-936	936.00	312
3M-177	177.00	59	✔	3M-360	360.00	120		3M-573	573.00	191		3M-939	939.00	313
3M-180	180.00	60		3M-363	363.00	121	✔	3M-576	576.00	192		3M-945	945.00	315
3M-183	183.00	61		3M-366	366.00	122		3M-579	579.00	193		3M-960	960.00	320
3M-186	186.00	62		3M-369	369.00	123		3M-582	582.00	194		3M-975	975.00	325
3M-189	189.00	63	✔	3M-372	372.00	124	✔	3M-588	588.00	196		3M-981	981.00	327
3M-192	192.00	64		3M-375	375.00	125		3M-591	591.00	197	✔	3M-1002	1002.00	334
3M-195	195.00	65		3M-378	378.00	126		3M-594	594.00	198		3M-1026	1026.00	342
3M-198	198.00	66		3M-381	381.00	127		3M-597	597.00	199		3M-1038	1038.00	346
3M-201	201.00	67		3M-384	384.00	128		3M-600	600.00	200		3M-1050	1050.00	350
3M-204	204.00	68		3M-390	390.00	130	✔	3M-603	603.00	201		3M-1068	1068.00	356
3M-207	207.00	69		3M-393	393.00	131		3M-606	606.00	202		3M-1071	1071.00	357
3M-210	210.00	70	✔	3M-396	396.00	132		3M-609	609.00	203		3M-1080	1080.00	360
3M-213	213.00	71		3M-399	399.00	133		3M-612	612.00	204		3M-1086	1086.00	362
3M-216	216.00	72		3M-402	402.00	134		3M-624	624.00	208		3M-1110	1110.00	370
3M-219	219.00	73	✔	3M-405	405.00	135		3M-627	627.00	209	✔	3M-1170	1170.00	390	✔
3M-222	222.00	74		3M-408	408.00	136		3M-630	630.00	210	✔	3M-1188	1188.00	396
3M-225	225.00	75		3M-411	411.00	137		3M-633	633.00	211		3M-1125	1125.00	375
3M-228	228.00	76		3M-417	417.00	139		3M-645	645.00	215		3M-1227	1227.00	409
3M-234	234.00	78		3M-420	420.00	140		3M-648	648.00	216		3M-1245	1245.00	415
3M-237	237.00	79	✔	3M-423	423.00	141		3M-651	651.00	217	✔	3M-1260	1260.00	420	✔
3M-240	240.00	80	✔	3M-426	426.00	142		3M-654	654.00	218		3M-1263	1263.00	421
3M-243	243.00	81		3M-432	432.00	144		3M-660	660.00	220		3M-1299	1299.00	433
3M-246	246.00	82		3M-435	435.00	145		3M-666	666.00	222		3M-1344	1344.00	448
3M-249	249.00	83	✔	3M-438	438.00	146		3M-669	669.00	223		3M-1500	1500.00	500
3M-252	252.00	84		3M-441	441.00	147		3M-672	672.00	224		3M-1569	1569.00	523
3M-255	255.00	85	✔	3M-444	444.00	148		3M-675	675.00	225		3M-1680	1680.00	560	✔
3M-258	258.00	86	✔	3M-447	447.00	149	✔	3M-681	681.00	227	✔	3M-1800	1800.00	600
3M-261	261.00	87		3M-450	450.00	150		3M-687	687.00	229		3M-1863	1863.00	621
3M-264	264.00	88	✔	3M-453	453.00	151		3M-690	690.00	230		3M-1926	1926.00	642
3M-267	267.00	89		3M-459	459.00	153		3M-693	693.00	231		3M-2388	2388.00	796
3M-270	270.00	90	✔	3M-468	468.00	156		3M-699	699.00	233		3M-2640	2640.00	880
3M-273	273.00	91		3M-471	471.00	157		3M-702	702.00	234		3M-3000	3000.00	1000
3M-276	276.00	92	✔	3M-474	474.00	158		3M-705	705.00	235
3M-279	279.00	93		3M-477	477.00	159	✔	3M-708	708.00	236
3M-282	282.00	94	✔	3M-480	480.00	160		3M-711	711.00	237
3M-285	285.00	95		3M-483	483.00	161		3M-720	720.00	240
3M-288	288.00	96		3M-486	486.00	162	✔	3M-723	723.00	241
								3M-732	732.00	244	✔

皮帶輪皆可訂製，常規皮帶輪請至『下載專區』下載-皮帶輪訂購表

特殊皮帶輪請傳圖或和我們聯絡。


A型	AF型	B型	BF型

齒數	PD	OD	齒數	PD	OD	齒數	PD	OD
10	9.55	8.79	61	58.25	57.49	112	106.95	106.19
11	10.50	9.74	62	59.21	58.44	113	107.91	107.15
12	11.46	10.70	63	60.16	59.40	114	108.86	108.10
13	12.41	11.65	64	61.12	60.35	115	109.82	109.05
14	13.37	12.61	65	62.07	61.31	116	110.77	110.01
15	14.32	13.56	66	63.03	62.26	117	111.73	110.96
16	15.28	14.52	67	63.98	63.22	118	112.68	111.92
17	16.23	15.47	68	64.94	64.17	119	113.64	112.87
18	17.19	16.43	69	65.89	65.13	120	114.59	113.83
19	18.14	17.38	70	66.85	66.08	121	115.55	114.78
20	19.10	18.34	71	67.80	67.04	122	116.50	115.74
21	20.05	19.29	72	68.75	67.99	123	117.46	116.69
22	21.01	20.25	73	69.71	68.95	124	118.41	117.65
23	21.96	21.20	74	70.66	69.90	125	119.37	118.60
24	22.92	22.16	75	71.62	70.86	126	120.32	119.56
25	23.87	23.11	76	72.57	71.81	127	121.28	120.51
26	24.83	24.07	77	73.53	72.77	128	122.23	121.47
27	25.78	25.02	78	74.48	73.72	129	123.19	122.42
28	26.74	25.98	79	75.44	74.68	130	124.14	123.38
29	27.69	26.93	80	76.39	75.63	131	125.10	124.33
30	28.65	27.89	81	77.35	76.59	132	126.05	125.29
31	29.60	28.84	82	78.30	77.54	133	127.01	126.24
32	30.56	29.80	83	79.26	78.50	134	127.96	127.20
33	31.51	30.75	84	80.21	79.45	135	128.92	128.15
34	32.47	31.71	85	81.17	80.41	136	129.87	129.11
35	33.42	32.66	86	82.12	81.36	137	130.83	130.06
36	34.38	33.62	87	83.08	82.32	138	131.78	131.02
37	35.33	34.57	88	84.03	83.27	139	132.74	131.97
38	36.29	35.53	89	84.99	84.23	140	133.69	132.93
39	37.24	36.48	90	85.94	85.18	141	134.65	133.88
40	38.20	37.44	91	86.90	86.14	142	135.60	134.84
41	39.15	38.39	92	87.85	87.09	143	136.55	135.79
42	40.11	39.35	93	88.81	88.05	144	137.51	136.75
43	41.06	40.30	94	89.76	89.00	145	138.46	137.70
44	42.02	41.25	95	90.72	89.96	146	139.42	138.66
45	42.97	42.21	96	91.67	90.91	147	140.37	139.61
46	43.93	43.16	97	92.63	91.87	148	141.33	140.57
47	44.88	44.12	98	93.58	92.82	149	142.28	141.52
48	45.84	45.07	99	94.54	93.78	150	143.24	142.48
49	46.79	46.03	100	95.49	94.73
50	47.75	46.98	101	96.45	95.69
51	48.70	47.94	102	97.40	96.64
52	49.66	48.89	103	98.36	97.60
53	50.61	49.85	104	99.31	98.55
54	51.57	50.80	105	100.27	99.51
55	52.52	51.76	106	101.22	100.46
56	53.48	52.71	107	102.18	101.42
57	54.43	53.67	108	103.13	102.37
58	55.39	54.62	109	104.09	103.33
59	56.34	55.58	110	105.04	104.28
60	57.30	56.53	111	106.00	105.24
