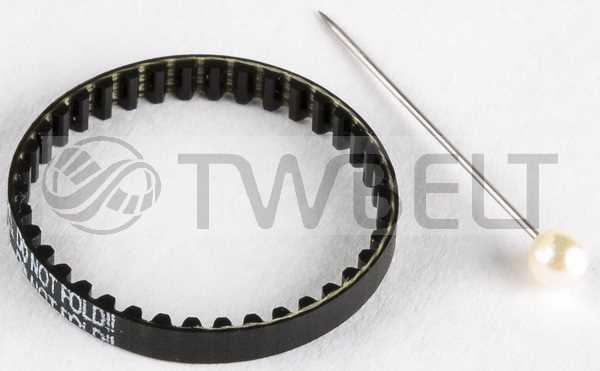

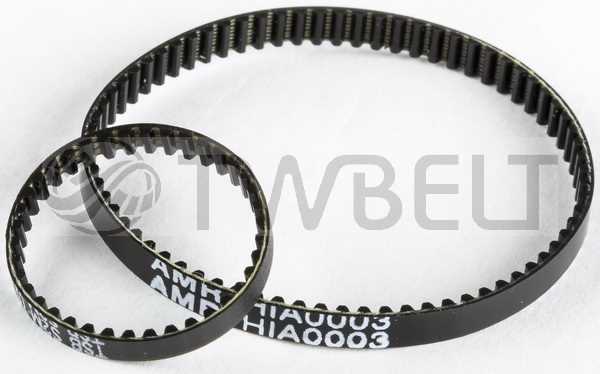

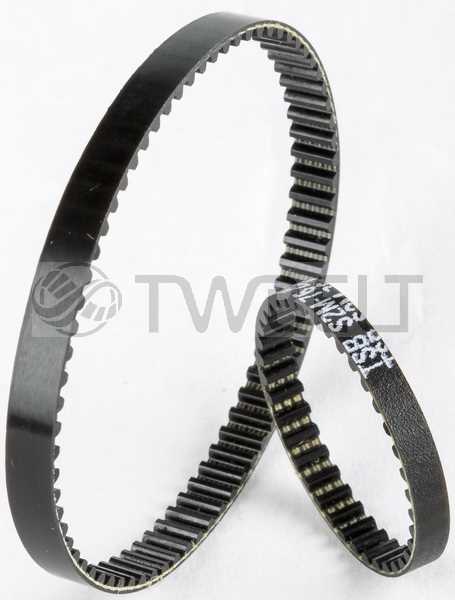

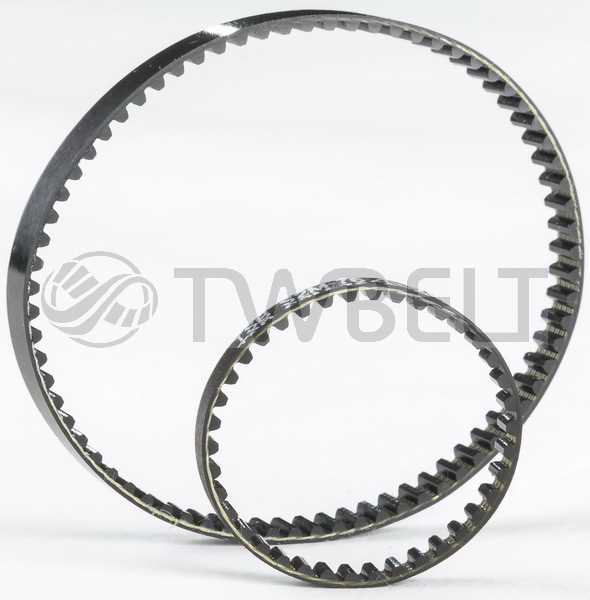

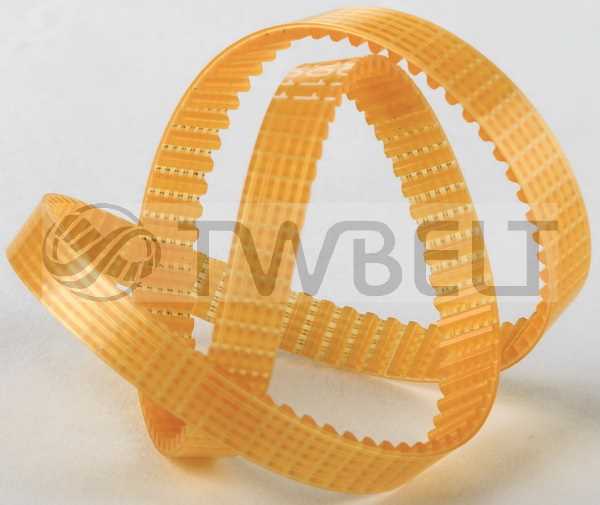

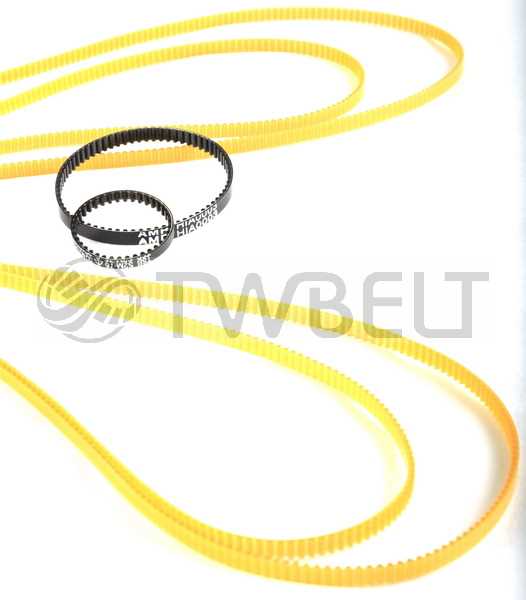

    S2M

    產品特色

    ★與M型類似，提供較好傳動的
    負載分佈均勻，具有低背隙、
    低磨秏和低噪音的特性，並具
    有絕佳的線性定位和功率傳輸
    能力。
    ★其圓形齒型，與皮帶輪嚙合程
    度較好，廣泛用於高精密定位
    與動力的運用。
    ★小齒距規格可適於高扭力傳動。

    推到Facebook

    推到Plurk

    推到Twitter

    線上詢價

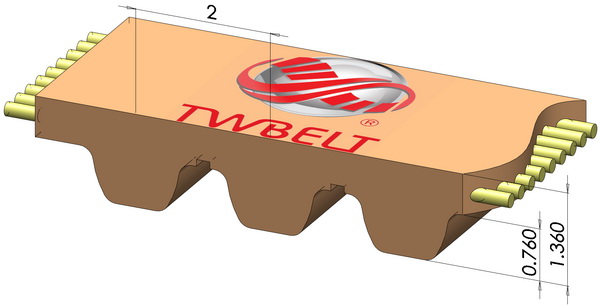

結構

 皮帶本體：聚氨酯 (PU) 材質。由於澆鑄方式及毛細效應，能與心線緊密接著。任何齒形皆為一體成形，可提昇皮帶精度與強度  背部  高耐磨PU，可保護心線，延長皮帶壽命。, 齒  高耐磨PU，齒與皮帶背部一體成形，可防止斷裂並保護心線，其高韌性與強度可防止跳齒，提高抗剪切力。  心線分為鍍鋅鋼索與aramid纖維 *鍍鋅鋼索長時間運轉下，皮帶不易延伸或疲勞過度，在衝擊負荷應用上提供高負載能力及剪切強度。另有不銹鋼鋼索可選用，特別適用於腐蝕型環境。 *aramid纖維心線結合高強度與衝擊負載能力，材質柔靭，耐撓曲，可用於一般或非磁性傳動裝置，其低單位重量特性，同時可降低皮帶的重量。

特色

●	乾淨
	高耐磨聚氨酯(PU)，不易在使用時產生粉塵，尤其適用於食品業與無塵等級的需求。
●	不打滑
	透過囓合確實，可確保達到傳動無虞，不會發生跳齒與摩擦的現象，造成速差的發生。
●	免保養
	免潤滑油與保養。
●	低張力
	低皮帶安裝張力，馬達與軸承負荷低，壽命較長。
●	張力穩定
	不須重新調整張力
●	承載力與速度範圍大
	1.速度範圍可介於0到20000RPM。 2.用於低功率/中功率/高功率，例如低速高扭力穩定傳輸、高速傳動或衝擊負荷。 3.高傳動效率，約為99％，減低運作成本。
●	尺寸穩定
	材質均勻，皮帶厚度與裁切寬度穩定，機構運轉平順。
●	耐油
	有條件耐油性。
●	溫度範圍
	在常溫環境使用下，皮帶耐溫範圍-20°C至95°C。
●	耐候
	適於熱帶型氣候抗老化與臭氧抗水解抗紫外線
●	耐彎曲
	選用特殊材質，皮帶可適用於高彎曲應用。
●	環保無毒
	通過RoHS檢驗，材質環保無毒，低粉塵、不含碳黑，不會造成人體負擔。
●	抗靜電
	皮帶可選擇抗靜電配方，全材質皆可導電，符合導電規範 ≤ 10⁹ Ω，不會因長時間磨損，而降低阻抗值。
●	抗酸鹼
	有條件抗酸鹼
●	耐磨
	耐磨性高於橡膠數十倍
●	抗溶劑
	有條件抗溶劑
●	硬度
	一般標準硬度為83 Shore A，可訂製其他硬度如60度、73度、78度、90度或95度。
●	節省空間與重量
	高傳輸功率，允許小直徑的皮帶輪與中心距，造就更好的驅動設計，不僅輕巧，同時減輕重量
●	多種規格
	有多種齒形可供選擇，皮帶寬度可自由裁切，不需因規格限制，採購過寬皮帶，產生成本上的負擔。
●	應用性
	時規皮帶的精度很高，齒距可以十分準確，因此特別適用在直線定位、平穩運轉與高轉速應用。
	小齒距的規格，在輕負載的使用條件下，更能顯現出平穩順暢與定位精度的優勢。
	大齒距規格，皮帶的特性適合高扭力傳輸、準確定位與同步運轉。
●	應用實例：
	自動門
	物流系統
	低溫、無塵環境及食品業
	辦公設備，包含印表機、繪圖機、影印機…等
	電子資料處理EDP設備
	紡織機、縫紉機
	木材加工機械
	工具機、手提電動工具
	幫浦
	壓縮機
	驗鈔機
	資料存儲裝備
	醫療設備
	調理機
	直流伺服馬達系統
	離心機
	販賣機
	吸塵器

如需訂購，請來電詢問產品庫存量

規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU	規格	長度	齒數	PU
S2M-56	56.00	28		S2M-190	190.00	95		S2M-322	322.00	161		S2M-604	604.00	302
S2M-58	58.00	29		S2M-192	192.00	96	✔	S2M-324	324.00	162	✔	S2M-630	630.00	315
S2M-60	60.00	30		S2M-194	194.00	97		S2M-326	326.00	163		S2M-638	638.00	319
S2M-66	66.00	33		S2M-196	196.00	96		S2M-328	328.00	164		S2M-648	648.00	324
S2M-76	76.00	38	✔	S2M-198	198.00	98		S2M-330	330.00	165		S2M-652	652.00	326
S2M-78	78.00	39		S2M-200	200.00	100	✔	S2M-334	334.00	167	✔	S2M-656	656.00	328
S2M-80	80.00	40	✔	S2M-202	202.00	101		S2M-338	338.00	169		S2M-660	660.00	330
S2M-84	84.00	42		S2M-204	204.00	102	✔	S2M-340	340.00	170	✔	S2M-694	694.00	347
S2M-86	86.00	43	✔	S2M-206	206.00	103		S2M-342	342.00	171		S2M-710	710.00	355
S2M-88	88.00	44		S2M-208	208.00	104		S2M-344	344.00	172		S2M-740	740.00	370
S2M-90	90.00	45		S2M-210	210.00	105	✔	S2M-350	350.00	175		S2M-752	752.00	376
S2M-92	92.00	46		S2M-212	212.00	106	✔	S2M-354	354.00	177		S2M-754	754.00	377	✔
S2M-98	98.00	49		S2M-214	214.00	107		S2M-356	356.00	178		S2M-766	766.00	383	✔
S2M-100	100.00	50		S2M-216	216.00	108		S2M-360	360.00	180	✔	S2M-790	790.00	395
S2M-102	102.00	51		S2M-218	218.00	109	✔	S2M-364	364.00	182		S2M-796	796.00	398
S2M-104	104.00	52		S2M-220	220.00	110	✔	S2M-370	370.00	185	✔	S2M-800	800.00	400	✔
S2M-110	110.00	55		S2M-224	224.00	112		S2M-376	376.00	188		S2M-806	806.00	403
S2M-112	112.00	56		S2M-226	226.00	113	✔	S2M-380	380.00	190	✔	S2M-810	810.00	405
S2M-114	114.00	57		S2M-230	230.00	115	✔	S2M-382	382.00	191	✔	S2M-826	826.00	413
S2M-116	116.00	58		S2M-232	232.00	116		S2M-386	386.00	193		S2M-848	848.00	424
S2M-118	118.00	59		S2M-234	234.00	117		S2M-390	390.00	195		S2M-856	856.00	428
S2M-120	120.00	60		S2M-236	236.00	118		S2M-392	392.00	196		S2M-860	860.00	430
S2M-122	122.00	61		S2M-240	240.00	120	✔	S2M-396	396.00	198		S2M-862	862.00	431
S2M-124	124.00	62	✔	S2M-242	242.00	121		S2M-400	400.00	200	✔	S2M-866	866.00	433
S2M-126	126.00	63		S2M-244	244.00	122	✔	S2M-408	408.00	204		S2M-876	876.00	438
S2M-128	128.00	64	✔	S2M-246	246.00	123	✔	S2M-410	410.00	205		S2M-880	880.00	440
S2M-130	130.00	65	✔	S2M-248	248.00	124		S2M-426	426.00	213		S2M-892	892.00	446
S2M-132	132.00	66		S2M-250	250.00	125	✔	S2M-434	426.00	217		S2M-900	900.00	450
S2M-134	134.00	67		S2M-252	252.00	126	✔	S2M-436	436.00	218		S2M-940	940.00	470
S2M-138	138.00	69		S2M-254	254.00	127		S2M-438	438.00	219		S2M-950	950.00	475
S2M-140	140.00	70	✔	S2M-256	256.00	128		S2M-440	440.00	220		S2M-976	976.00	488
S2M-142	142.00	71		S2M-258	258.00	129		S2M-444	444.00	222		S2M-984	984.00	492
S2M-144	144.00	72	✔	S2M-260	260.00	130		S2M-448	448.00	224		S2M-1000	1000.00	500
S2M-146	146.00	73		S2M-262	262.00	131		S2M-452	452.00	226		S2M-1016	1016.00	508
S2M-148	148.00	74		S2M-264	264.00	132	✔	S2M-454	454.00	227		S2M-1062	1062.00	531
S2M-150	150.00	75	✔	S2M-266	266.00	133	✔	S2M-460	460.00	230		S2M-1066	1066.00	533
S2M-152	152.00	76		S2M-272	272.00	136		S2M-474	474.00	237		S2M-1110	1110.00	555
S2M-154	154.00	77		S2M-274	274.00	137		S2M-480	480.00	240		S2M-1136	1136.00	568
S2M-156	156.00	78		S2M-276	276.00	138		S2M-486	486.00	243		S2M-1140	1140.00	570
S2M-158	158.00	79		S2M-278	278.00	139		S2M-488	488.00	244		S2M-1196	1196.00	598
S2M-160	160.00	80		S2M-280	280.00	140	✔	S2M-492	492.00	246		S2M-1224	1224.00	612
S2M-162	162.00	81		S2M-284	284.00	142		S2M-494	494.00	247		S2M-1228	1228.00	614
S2M-164	164.00	82	✔	S2M-286	286.00	143		S2M-500	500.00	250		S2M-1250	1250.00	625
S2M-166	166.00	83		S2M-288	288.00	144		S2M-504	504.00	252		S2M-1274	1274.00	637
S2M-168	168.00	84		S2M-290	290.00	145		S2M-520	520.00	260		S2M-1290	1290.00	645
S2M-170	170.00	85		S2M-292	292.00	146		S2M-530	530.00	265		S2M-1420	1420.00	710
S2M-172	172.00	86	✔	S2M-296	296.00	148		S2M-540	540.00	270		S2M-1596	1596.00	798
S2M-174	174.00	87	✔	S2M-300	300.00	150	✔	S2M-550	550.00	275		S2M-1690	1690.00	845	✔
S2M-176	176.00	88	✔	S2M-302	302.00	151		S2M-560	560.00	280		S2M-2250	2250.00	1125
S2M-178	178.00	89		S2M-308	308.00	154		S2M-572	572.00	286		S2M-3000	3000.00	1500
S2M-180	180.00	90	✔	S2M-310	310.00	155	✔	S2M-580	580.00	290		S2M-3672	3672.00	1836
S2M-182	182.00	91		S2M-314	314.00	157	✔	S2M-586	586.00	293		S2M-3828	3828.00	1914
S2M-184	184.00	92	✔	S2M-316	316.00	158		S2M-594	594.00	297
S2M-186	186.00	93		S2M-318	318.00	159		S2M-596	594.00	298
S2M-188	188.00	94		S2M-320	320.00	160	✔	S2M-600	600.00	300

皮帶輪皆可訂製，常規皮帶輪請至『下載專區』下載-皮帶輪訂購表

特殊皮帶輪請傳圖或和我們聯絡。


A型	AF型	B型	BF型

齒數	PD	OD	齒數	PD	OD	齒數	PD	OD
8	5.09	4.58	59	37.56	37.05	110	70.03	69.52
9	5.73	5.22	60	38.20	37.69	111	70.66	70.16
10	6.37	5.86	61	38.83	38.33	112	71.30	70.79
11	7.00	6.49	62	39.47	38.96	113	71.94	71.43
12	7.64	7.13	63	40.11	39.60	114	72.57	72.07
13	8.28	7.77	64	40.74	40.24	115	73.21	72.70
14	8.91	8.40	65	41.38	40.87	116	73.85	73.34
15	9.55	9.04	66	42.02	41.51	117	74.48	73.98
16	10.19	9.68	67	42.65	42.15	118	75.12	74.61
17	10.82	10.31	68	43.29	42.78	119	75.76	75.25
18	11.46	10.95	69	43.93	43.42	120	76.39	75.89
19	12.10	11.59	70	44.56	44.06	121	77.03	76.52
20	12.73	12.22	71	45.20	44.69	122	77.67	77.16
21	13.37	12.86	72	45.84	45.33	123	78.30	77.80
22	14.01	13.50	73	46.47	45.97	124	78.94	78.43
23	14.64	14.13	74	47.11	46.60	125	79.58	79.07
24	15.28	14.77	75	47.75	47.24	126	80.21	79.71
25	15.92	15.41	76	48.38	47.88	127	80.85	80.34
26	16.55	16.04	77	49.02	48.51	128	81.49	80.98
27	17.19	16.68	78	49.66	49.15	129	82.12	81.62
28	17.83	17.32	79	50.29	49.78	130	82.76	82.25
29	18.46	17.95	80	50.93	50.42	131	83.40	82.89
30	19.10	18.59	81	51.57	51.06	132	84.03	83.53
31	19.74	19.23	82	52.20	51.69	133	84.67	84.16
32	20.37	19.86	83	52.84	52.33	134	85.31	84.80
33	21.01	20.50	84	53.48	52.97	135	85.94	85.44
34	21.65	21.14	85	54.11	53.60	136	86.58	86.07
35	22.28	21.77	86	54.75	54.24	137	87.22	86.71
36	22.92	22.41	87	55.39	54.88	138	87.85	87.35
37	23.55	23.05	88	56.02	55.51	139	88.49	87.98
38	24.19	23.68	89	56.66	56.15	140	89.13	88.62
39	24.83	24.32	90	57.30	56.79	141	89.76	89.26
40	25.46	24.96	91	57.93	57.42	142	90.40	89.89
41	26.10	25.59	92	58.57	58.06	143	91.04	90.53
42	26.74	26.23	93	59.21	58.70	144	91.67	91.17
43	27.37	26.87	94	59.84	59.33	145	92.31	91.80
44	28.01	27.50	95	60.48	59.97	146	92.95	92.44
45	28.65	28.14	96	61.12	60.61	147	93.58	93.08
46	29.28	28.78	97	61.75	61.24	148	94.22	93.71
47	29.92	29.41	98	62.39	61.88	149	94.86	94.35
48	30.56	30.05	99	63.03	62.52	150	95.49	94.98
49	31.19	30.69	100	63.66	63.15
50	31.83	31.32	101	64.30	63.79
51	32.47	31.96	102	64.94	64.43
52	33.10	32.60	103	65.57	65.06
53	33.74	33.23	104	66.21	65.70
54	34.38	33.87	105	66.85	66.34
55	35.01	34.51	106	67.48	66.97
56	35.65	35.14	107	68.12	67.61
57	36.29	35.78	108	68.75	68.25
58	36.92	36.42	109	69.39	68.88
