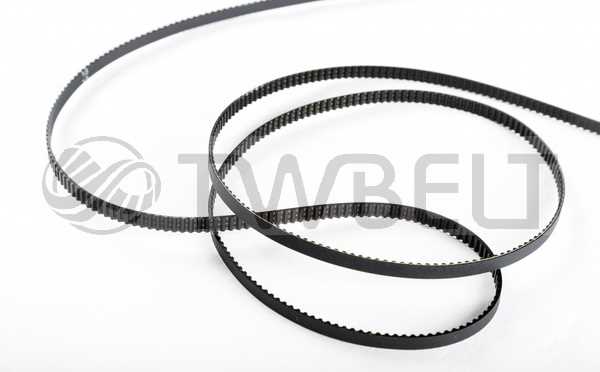

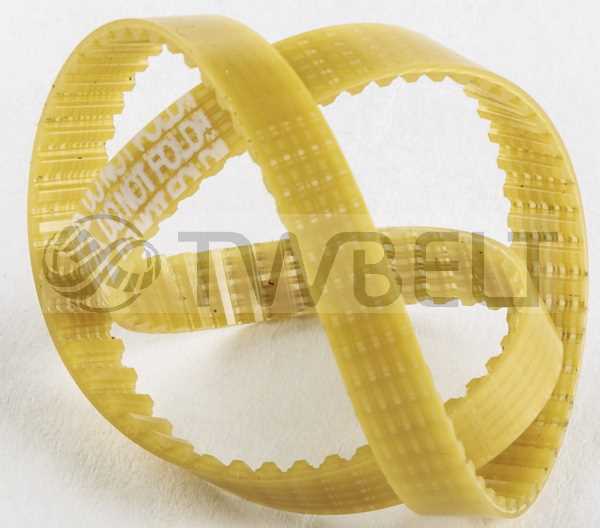

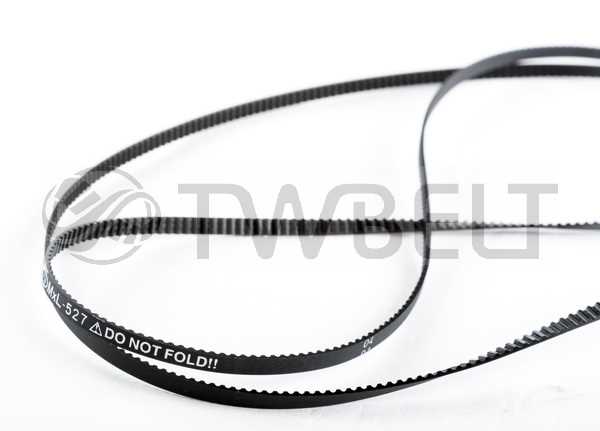

    MXL

    产品特色

    ★梯型齿为时规皮带最初
    的设计，多使用在欧美
    等国家。
    ★齿的外型相较于他款较
    宽扁，所以和齿轮的接
    触面积较大，普遍用于
    传输设备。
    ★皮带薄型与轻量化，适
    合用于小直径的皮带轮
    ，例如用于小巧的精密
    仪器中。

    推到Facebook

    推到Plurk

    推到Twitter

    在线询价

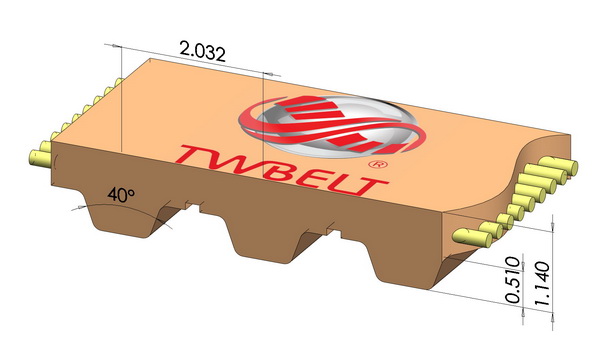

结构

 皮带本体：聚氨酯 (PU) 材质。由于浇铸方式及毛细效应，能与心线紧密接着。任何齿形皆为一体成形，可提升皮带精度与强度  背部  高耐磨PU，可保护心线，延长皮带寿命。, 齿  高耐磨PU，齿与皮带背部一体成形，可防止断裂并保护心线，其高韧性与强度可防止跳齿，提高抗剪切力。  心线分为镀锌钢索与aramid纤维 *镀锌钢索长时间运转下，皮带不易延伸或疲劳过度，在冲击负荷应用上提供高负载能力及剪切强度。另有不锈钢钢索可选用，特别适用于腐蚀型环境。 *aramid纤维心线结合高强度与冲击负载能力，材质柔韧，耐挠曲，可用于一般或非磁性传动装置，其低单位重量特性，同时可降低皮带的重量。

特色

●	干净
	高耐磨聚氨酯(PU)，不易在使用时产生粉尘，尤其适用于食品业与无尘等级的需求。
●	不打滑
	透过啮合确实，可确保达到传动无虞，不会发生跳齿与摩擦的现象，造成速差的发生。
●	免保养
	免润滑油与保养。
●	低张力
	低皮带安装张力，马达与轴承负荷低，寿命较长。
●	张力稳定
	不须重新调整张力
●	承载力与速度范围大
	1.速度范围可介于0到20000RPM。 2.用于低功率/中功率/高功率，例如低速高扭力稳定传输、高速传动或冲击负荷。 3.高传动效率，约为99％，减低运作成本。
●	尺寸稳定
	材质均匀，皮带厚度与裁切宽度稳定，机构运转平顺。
●	耐油
	有条件耐油性。
●	温度范围
	在常温环境使用下，皮带耐温范围-20°C至95°C。
●	耐候
	适于热带型气候抗老化与臭氧抗水解抗紫外线
●	耐弯曲
	选用特殊材质，皮带可适用于高弯曲应用。
●	环保无毒
	通过RoHS检验，材质环保无毒，低粉尘、不含碳黑，不会造成人体负担。
●	抗静电
	皮带可选择抗静电配方，全材质皆可导电，符合导电规范 ≤ 10⁹ Ω，不会因长时间磨损，而降低阻抗值。
●	抗酸碱
	有条件抗酸碱
●	耐磨
	耐磨性高于橡胶数十倍
●	抗溶剂
	有条件抗溶剂
●	硬度
	一般标准硬度为83 Shore A，可订制其他硬度如60度、73度、78度、90度或95度。
●	节省空间与重量
	高传输功率，允许小直径的皮带轮与中心距，造就更好的驱动设计，不仅轻巧，同时减轻重量
●	多种规格
	有多种齿形可供选择，皮带宽度可自由裁切，不需因规格限制，采购过宽皮带，产生成本上的负担。
●	应用性
	时规皮带的精度很高，齿距可以十分准确，因此特别适用在直线定位、平稳运转与高转速应用。
	小齿距的规格，在轻负载的使用条件下，更能显现出平稳顺畅与定位精度的优势。
	大齿距规格，皮带的特性适合高扭力传输、准确定位与同步运转。
●	应用实例：
	自动门
	物流系统
	低温、无尘环境及食品业
	办公设备，包含印表机、绘图机、影印机…等
	电子资料处理EDP设备
	纺织机、缝纫机
	木材加工机械
	工具机、手提电动工具
	帮浦
	压缩机
	验钞机
	资料存储装备
	医疗设备
	调理机
	直流伺服马达系统
	离心机
	贩卖机
	吸尘器

如需订购，请来电询问产品库存量

规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU
SPEC.	Length	Teeth	PU	SPEC.	Length	Teeth	PU	SPEC.	Length	Teeth	PU	SPEC.	Length	Teeth	PU
30MXL	60.96	30		123MXL	249.94	123	✔	256MXL	520.19	256		448MXL	910.34	448
34MXL	69.09	34		124MXL	251.97	124	✔	260MXL	528.32	260	✔	449MXL	912.37	449
35MXL	71.12	35		125MXL	254.00	125		262MXL	532.38	262		453MXL	920.50	453
36MXL	73.15	36		126MXL	256.03	126	✔	265MXL	538.48	265	✔	454MXL	922.53	454
37MXL	75.18	37		127MXL	258.06	127		267MXL	542.54	267		458MXL	930.66	458
39MXL	79.25	39	✔	128MXL	260.10	128	✔	270MXL	548.64	270		463MXL	940.82	463
40MXL	81.28	40		129MXL	262.13	129		271MXL	550.67	271		464MXL	942.85	464
41MXL	83.31	41		130MXL	264.16	130	✔	273MXL	554.74	273		466MXL	946.91	466
42MXL	85.34	42		131MXL	266.19	131		275MXL	558.80	275		468MXL	950.98	468
45MXL	91.44	45		132MXL	268.22	132	✔	276MXL	560.83	276		472MXL	959.10	472
46MXL	93.47	46		133MXL	270.26	133		277MXL	562.86	277		473MXL	961.14	473
48MXL	97.54	48	✔	134MXL	272.29	134		278MXL	564.90	278		475MXL	965.20	475
49MXL	99.57	49		135MXL	274.32	135		279MXL	566.93	279		478MXL	971.30	478
50MXL	101.60	50		136MXL	276.35	136	✔	280MXL	568.96	280	✔	482MXL	979.42	482
51MXL	103.63	51	✔	137MXL	278.38	137		281MXL	570.99	281		483MXL	981.46	483
52MXL	105.66	52		138MXL	280.42	138	✔	285MXL	579.12	285		485MXL	985.52	485
53MXL	107.70	53		139MXL	282.45	139		288MXL	585.22	288		487MXL	989.58	487
54MXL	109.73	54		140MXL	284.48	140	✔	290MXL	589.28	290		488MXL	991.62	488
55MXL	111.76	55		142MXL	288.54	142	✔	295MXL	599.44	295		490MXL	995.68	490
56MXL	113.79	56	✔	144MXL	292.61	144	✔	298MXL	605.54	298		492MXL	999.74	492
57MXL	115.82	57		145MXL	294.64	145		300MXL	609.60	300		497MXL	1009.90	497
58MXL	117.86	58		147MXL	298.70	147		303MXL	615.70	303		498MXL	1011.94	498
59MXL	119.89	59		148MXL	300.74	148		305MXL	619.76	305		500MXL	1016.00	500
60MXL	121.92	60	✔	149MXL	302.77	149		308MXL	625.86	308		504MXL	1024.13	504
61MXL	123.95	61		150MXL	304.80	150	✔	310MXL	629.92	310		505MXL	1026.16	505
62MXL	125.98	62		151MXL	306.83	151		312MXL	633.98	312		516MXL	1048.51	516
63MXL	128.02	63		152MXL	308.86	152		315MXL	640.08	315		522MXL	1060.70	522
64MXL	130.05	64		153MXL	310.90	153		318MXL	646.18	318		527MXL	1070.86	527	✔
65MXL	132.08	65		154MXL	312.93	154		320MXL	650.24	320		532MXL	1081.02	532
67MXL	136.14	67	✔	155MXL	314.96	155	✔	323MXL	656.34	323		535MXL	1087.12	535
68MXL	138.18	68		156MXL	316.99	156	✔	324MXL	658.37	324		537MXL	1091.18	537
69MXL	140.21	69		157MXL	319.02	157		326MXL	662.43	326		540MXL	1097.28	540
70MXL	142.24	70		158MXL	321.06	158	✔	328MXL	666.50	328		541MXL	1099.31	541
71MXL	144.27	71		160MXL	325.12	160	✔	330MXL	670.56	330		543MXL	1103.38	543
72MXL	146.30	72		162MXL	329.18	162	✔	332MXL	674.62	332		546MXL	1109.47	546
73MXL	148.34	73		163MXL	331.22	163		333MXL	676.66	333		548MXL	1113.54	548
74MXL	150.37	74		165MXL	335.28	165	✔	334MXL	678.69	334		550MXL	1117.60	550
75MXL	152.40	75	✔	166MXL	337.31	166	✔	336MXL	682.75	336		557MXL	1131.82	557
76MXL	154.43	76	✔	167MXL	339.34	167		337MXL	684.78	337		570MXL	1158.24	570
77MXL	156.46	77		169MXL	343.41	169		339MXL	688.85	339		571MXL	1160.27	571
78MXL	158.50	78		170MXL	345.44	170	✔	340MXL	690.88	340		579MXL	1176.53	579
79MXL	160.53	79		171MXL	347.47	171		342MXL	694.94	342		591MXL	1200.91	591
80MXL	162.56	80		175MXL	355.60	175	✔	343MXL	696.98	343		592MXL	1202.94	592
81MXL	164.59	81		177MXL	359.66	177		344MXL	699.01	344		599MXL	1217.17	599
82MXL	166.62	82		180MXL	365.76	180	✔	347MXL	705.10	347		612MXL	1243.58	612
83MXL	168.66	83		184MXL	373.89	184	✔	350MXL	711.20	350		648MXL	1316.74	648
84MXL	170.69	84		185MXL	375.92	185		352MXL	715.26	352		650MXL	1320.80	650
85MXL	172.72	85	✔	186MXL	377.95	186	✔	354MXL	719.33	354		697MXL	1416.30	697	✔
86MXL	174.75	86		190MXL	386.08	190	✔	355MXL	721.36	355		1250MXL	2540.00	1250
87MXL	176.78	87	✔	192MXL	390.14	192		356MXL	723.39	356		1426MXL	2897.63	1426
88MXL	178.82	88	✔	193MXL	392.18	193	✔	360MXL	731.52	360		1463MXL	2972.82	1463
89MXL	180.85	89	✔	194MXL	394.21	194		363MXL	737.62	363		1516MXL	3080.51	1516
90MXL	182.88	90	✔	195MXL	396.24	195		365MXL	741.68	365		1520MXL	3088.64	1520
91MXL	184.91	91		196MXL	398.27	196		370MXL	751.84	370	✔
92MXL	186.94	92	✔	198MXL	402.34	198		390MXL	792.48	390	✔
93MXL	188.98	93	✔	199MXL	404.37	199		397MXL	806.70	397	✔
94MXL	191.01	94		200MXL	406.40	200	✔	400MXL	812.80	400	✔
95MXL	193.04	95	✔	203MXL	412.50	203		402MXL	816.86	402
96MXL	195.07	96	✔	204MXL	414.53	204		403MXL	818.90	403
97MXL	197.10	97	✔	205MXL	416.56	205		405MXL	822.96	405
98MXL	199.14	98	✔	208MXL	422.66	208		408MXL	829.06	408
99MXL	201.17	99		210MXL	426.72	210	✔	410MXL	833.12	410
100MXL	203.20	100		212MXL	430.78	212	✔	412MXL	837.18	412
101MXL	205.23	101		221MXL	449.07	221	✔	413MXL	839.22	413
102MXL	207.26	102	✔	227MXL	461.26	227		416MXL	845.31	416	✔
105MXL	213.36	105	✔	228MXL	463.30	228		417MXL	847.34	417
106MXL	215.39	106	✔	229MXL	465.33	229		419MXL	851.41	419
108MXL	219.46	108	✔	230MXL	467.36	230		420MXL	853.44	420	✔
109MXL	221.49	109	✔	232MXL	471.42	232		421MXL	855.47	421
110MXL	223.52	110	✔	234MXL	475.49	234		424MXL	861.57	424
112MXL	227.58	112	✔	235MXL	477.52	235	✔	425MXL	863.60	425
113MXL	229.62	113	✔	236MXL	479.55	236		427MXL	867.66	427
114MXL	231.65	114	✔	239MXL	485.65	239		430MXL	873.76	430
115MXL	233.68	115		240MXL	487.68	240	✔	431MXL	875.79	431
116MXL	235.71	116	✔	243MXL	493.78	243		432MXL	877.82	432
117MXL	237.74	117	✔	245MXL	497.84	245	✔	434MXL	881.89	434	✔
118MXL	239.78	118	✔	246MXL	499.87	246		436MXL	885.95	436
119MXL	241.81	119	✔	248MXL	503.94	248		438MXL	890.02	438
120MXL	243.84	120	✔	249MXL	505.97	249		440MXL	894.08	440
121MXL	245.87	121		250MXL	508.00	250		442MXL	898.14	442
122MXL	247.90	122	✔	251MXL	510.03	251		444MXL	902.21	444
				255MXL	518.16	255		447MXL	908.30	447

带轮皆可订制，常规带轮请至‘下载专区’下载-带轮订购表

特殊带轮请传图或和我们联络。


A型	AF型	B型	BF型

齿数	PD	OD	齿数	PD	OD	齿数	PD	OD
10	6.47	5.96	65	42.04	41.53	120	77.62	77.11
11	7.11	6.61	66	42.69	42.18	121	78.26	77.76
12	7.76	7.25	67	43.34	42.83	122	78.91	78.40
13	8.41	7.90	68	43.98	43.47	123	79.56	79.05
14	9.06	8.55	69	44.63	44.12	124	80.20	79.70
15	9.70	9.19	70	45.28	44.77	125	80.85	80.34
16	10.35	9.84	71	45.92	45.42	126	81.50	80.99
17	11.00	10.49	72	46.57	46.06	127	82.14	81.64
18	11.64	11.13	73	47.22	46.71	128	82.79	82.28
19	12.29	11.78	74	47.86	47.36	129	83.44	82.93
20	12.94	12.43	75	48.51	48.00	130	84.08	83.58
21	13.58	13.07	76	49.16	48.65	131	84.73	84.22
22	14.23	13.72	77	49.80	49.30	132	85.38	84.87
23	14.88	14.37	78	50.45	49.94	133	86.03	85.52
24	15.52	15.02	79	51.10	50.59	134	86.67	86.16
25	16.17	15.66	80	51.74	51.24	135	87.32	86.81
26	16.82	16.31	81	52.39	51.88	136	87.97	87.46
27	17.46	16.96	82	53.04	52.53	137	88.61	88.10
28	18.11	17.60	83	53.68	53.18	138	89.26	88.75
29	18.76	18.25	84	54.33	53.82	139	89.91	89.40
30	19.40	18.90	85	54.98	54.47	140	90.55	90.04
31	20.05	19.54	86	55.63	55.12	141	91.20	90.69
32	20.70	20.19	87	56.27	55.76	142	91.85	91.34
33	21.34	20.84	88	56.92	56.41	143	92.49	91.99
34	21.99	21.48	89	57.57	57.06	144	93.14	92.63
35	22.64	22.13	90	58.21	57.70	145	93.79	93.28
36	23.29	22.78	91	58.86	58.35	146	94.43	93.93
37	23.93	23.42	92	59.51	59.00	147	95.08	94.57
38	24.58	24.07	93	60.15	59.64	148	95.73	95.22
39	25.23	24.72	94	60.80	60.29	149	96.37	95.87
40	25.87	25.36	95	61.45	60.94	150	97.02	96.51
41	26.52	26.01	96	62.09	61.59
42	27.17	26.66	97	62.74	62.23
43	27.81	27.30	98	63.39	62.88
44	28.46	27.95	99	64.03	63.53
45	29.11	28.60	100	64.68	64.17
46	29.75	29.25	101	65.33	64.82
47	30.40	29.89	102	65.97	65.47
48	31.05	30.54	103	66.62	66.11
49	31.69	31.19	104	67.27	66.76
50	32.34	31.83	105	67.91	67.41
51	32.99	32.48	106	68.56	68.05
52	33.63	33.13	107	69.21	68.70
53	34.28	33.77	108	69.86	69.35
54	34.93	34.42	109	70.50	69.99
55	35.57	35.07	110	71.15	70.64
56	36.22	35.71	111	71.80	71.29
57	36.87	36.36	112	72.44	71.93
58	37.51	37.01	113	73.09	72.58
59	38.16	37.65	114	73.74	73.23
60	38.81	38.30	115	74.38	73.87
61	39.46	38.95	116	75.03	74.52
62	40.10	39.59	117	75.68	75.17
63	40.75	40.24	118	76.32	75.82
64	41.40	40.89	119	76.97	76.46
