    2M

    产品特色

    ★齿形为圆弧状，具有低背隙、低磨秏的
    特性，并可提供传动的负载分布均匀，
    确保高效能、高扭力传输及精确啮合，
    有绝佳的直线和旋转定位特性，广泛用
    于高精密定位与动力的运用。
    ★由于啮合较深，高速驱动会产生轻微噪
    音，但可提供较大大传输功率。
    ★小齿距规格可适于高扭力传动。

    推到Facebook

    推到Plurk

    推到Twitter

    在线询价

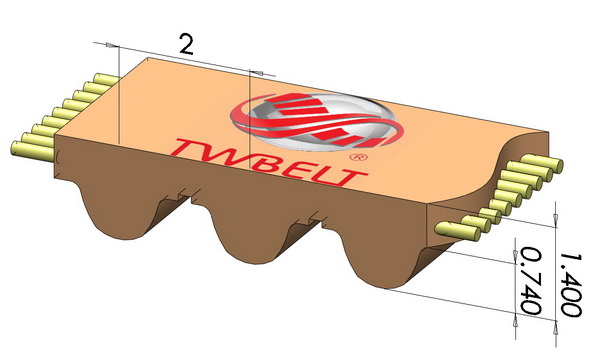

结构

 皮带本体：聚氨酯 (PU) 材质。由于浇铸方式及毛细效应，能与心线紧密接着。任何齿形皆为一体成形，可提升皮带精度与强度  背部  高耐磨PU，可保护心线，延长皮带寿命。, 齿  高耐磨PU，齿与皮带背部一体成形，可防止断裂并保护心线，其高韧性与强度可防止跳齿，提高抗剪切力。  心线分为镀锌钢索与aramid纤维 *镀锌钢索长时间运转下，皮带不易延伸或疲劳过度，在冲击负荷应用上提供高负载能力及剪切强度。另有不锈钢钢索可选用，特别适用于腐蚀型环境。 *aramid纤维心线结合高强度与冲击负载能力，材质柔韧，耐挠曲，可用于一般或非磁性传动装置，其低单位重量特性，同时可降低皮带的重量。

特色

●	干净
	高耐磨聚氨酯(PU)，不易在使用时产生粉尘，尤其适用于食品业与无尘等级的需求。
●	不打滑
	透过啮合确实，可确保达到传动无虞，不会发生跳齿与摩擦的现象，造成速差的发生。
●	免保养
	免润滑油与保养。
●	低张力
	低皮带安装张力，马达与轴承负荷低，寿命较长。
●	张力稳定
	不须重新调整张力
●	承载力与速度范围大
	1.速度范围可介于0到20000RPM。 2.用于低功率/中功率/高功率，例如低速高扭力稳定传输、高速传动或冲击负荷。 3.高传动效率，约为99％，减低运作成本。
●	尺寸稳定
	材质均匀，皮带厚度与裁切宽度稳定，机构运转平顺。
●	耐油
	有条件耐油性。
●	温度范围
	在常温环境使用下，皮带耐温范围-20°C至95°C。
●	耐候
	适于热带型气候抗老化与臭氧抗水解抗紫外线
●	耐弯曲
	选用特殊材质，皮带可适用于高弯曲应用。
●	环保无毒
	通过RoHS检验，材质环保无毒，低粉尘、不含碳黑，不会造成人体负担。
●	抗静电
	皮带可选择抗静电配方，全材质皆可导电，符合导电规范 ≤ 10⁹ Ω，不会因长时间磨损，而降低阻抗值。
●	抗酸碱
	有条件抗酸碱
●	耐磨
	耐磨性高于橡胶数十倍
●	抗溶剂
	有条件抗溶剂
●	硬度
	一般标准硬度为83 Shore A，可订制其他硬度如60度、73度、78度、90度或95度。
●	节省空间与重量
	高传输功率，允许小直径的皮带轮与中心距，造就更好的驱动设计，不仅轻巧，同时减轻重量
●	多种规格
	有多种齿形可供选择，皮带宽度可自由裁切，不需因规格限制，采购过宽皮带，产生成本上的负担。
●	应用性
	时规皮带的精度很高，齿距可以十分准确，因此特别适用在直线定位、平稳运转与高转速应用。
	小齿距的规格，在轻负载的使用条件下，更能显现出平稳顺畅与定位精度的优势。
	大齿距规格，皮带的特性适合高扭力传输、准确定位与同步运转。
●	应用实例：
	自动门
	物流系统
	低温、无尘环境及食品业
	办公设备，包含印表机、绘图机、影印机…等
	电子资料处理EDP设备
	纺织机、缝纫机
	木材加工机械
	工具机、手提电动工具
	帮浦
	压缩机
	验钞机
	资料存储装备
	医疗设备
	调理机
	直流伺服马达系统
	离心机
	贩卖机
	吸尘器

如需订购，请来电询问产品库存量

规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU
2M-54	54.00	27		2M-196	196.00	98		2M-354	354.00	177		2M-752	752.00	376	✔
2M-60	60.00	30		2M-200	200.00	100		2M-358	358.00	179		2M-760	760.00	380
2M-66	66.00	33		2M-202	202.00	101		2M-360	360.00	180		2M-772	772.00	386
2M-72	72.00	36		2M-204	204.00	102		2M-366	366.00	183		2M-782	782.00	391
2M-74	74.00	37		2M-208	208.00	104		2M-370	370.00	185		2M-800	800.00	400
2M-76	76.00	38		2M-210	210.00	105		2M-372	372.00	186		2M-810	810.00	405
2M-78	78.00	39		2M-212	212.00	106	✔	2M-376	376.00	188		2M-852	852.00	426
2M-80	80.00	40		2M-214	214.00	107		2M-380	380.00	190		2M-860	860.00	430
2M-82	82.00	41		2M-216	216.00	108	✔	2M-382	382.00	191	✔	2M-866	866.00	433
2M-84	84.00	42		2M-218	218.00	109		2M-386	386.00	193		2M-876	876.00	438
2M-86	86.00	43		2M-220	220.00	110	✔	2M-394	394.00	197		2M-892	892.00	446
2M-88	88.00	44		2M-224	224.00	112	✔	2M-400	400.00	200		2M-900	900.00	450
2M-90	90.00	45		2M-226	226.00	113		2M-406	406.00	203		2M-930	930.00	465
2M-92	92.00	46		2M-228	228.00	114	✔	2M-412	412.00	206	✔	2M-950	950.00	475
2M-94	94.00	47		2M-230	230.00	115		2M-420	420.00	210		2M-976	976.00	488
2M-96	96.00	48		2M-232	232.00	116		2M-426	426.00	213		2M-994	994.00	497
2M-98	98.00	49		2M-236	236.00	118		2M-430	430.00	215	✔	2M-1004	1004.00	502
2M-100	100.00	50		2M-240	240.00	120	✔	2M-436	436.00	218		2M-1028	1028.00	514
2M-102	102.00	51	✔	2M-244	244.00	122		2M-440	440.00	220		2M-1066	1066.00	533
2M-106	106.00	53		2M-248	248.00	124		2M-444	444.00	222		2M-1068	1068.00	534
2M-108	108.00	54		2M-250	250.00	125		2M-446	446.00	223		2M-1140	1140.00	570
2M-110	110.00	55		2M-252	252.00	126	✔	2M-448	448.00	224	✔	2M-1164	1164.00	582
2M-112	112.00	56		2M-254	254.00	127		2M-450	450.00	22	✔	2M-1180	1180.00	590
2M-114	114.00	57	✔	2M-256	256.00	128		2M-460	460.00	230	✔	2M-1210	1210.00	605
2M-116	116.00	58		2M-258	258.00	129		2M-470	470.00	235		2M-1228	1228.00	614
2M-120	120.00	60	✔	2M-260	260.00	130		2M-478	478.00	239		2M-1234	1234.00	617
2M-122	122.00	61		2M-264	264.00	132		2M-484	484.00	242		2M-1256	1256.00	628
2M-124	124.00	62		2M-266	266.00	133		2M-488	488.00	244		2M-1310	1310.00	655
2M-126	126.00	63		2M-268	268.00	134		2M-492	492.00	246		2M-1320	1320.00	660
2M-128	128.00	64	✔	2M-270	270.00	135		2M-494	494.00	247		2M-1344	1344.00	672
2M-130	130.00	65		2M-272	272.00	136	✔	2M-500	500.00	250		2M-1360	1360.00	680
2M-132	132.00	66		2M-274	274.00	137		2M-502	502.00	251		2M-1596	1596.00	798	✔
2M-134	134.00	67		2M-278	278.00	139		2M-504	504.00	252		2M-1660	1660.00	830
2M-136	136.00	68		2M-280	280.00	140		2M-506	506.00	253		2M-1680	1680.00	840
2M-138	138.00	69		2M-282	282.00	141		2M-516	516.00	258		2M-1688	1688.00	844
2M-140	140.00	70		2M-284	284.00	142		2M-524	524.00	262		2M-1700	1700.00	850
2M-142	142.00	71		2M-286	286.00	143		2M-530	530.00	265		2M-1810	1810.00	905
2M-144	144.00	72	✔	2M-288	288.00	144	✔	2M-532	532.00	266		2M-1850	1850.00	925
2M-146	146.00	73		2M-290	290.00	145		2M-544	544.00	272		2M-1860	1860.00	930
2M-148	148.00	74		2M-292	292.00	146		2M-550	550.00	275	✔	2M-1910	1910.00	955
2M-150	150.00	75		2M-294	294.00	147		2M-558	558.00	279		2M-2218	2218.00	1109
2M-152	152.00	76		2M-300	300.00	150		2M-570	570.00	285
2M-154	154.00	77		2M-302	302.00	151		2M-572	572.00	286
2M-156	156.00	78		2M-304	304.00	152		2M-578	578.00	289
2M-158	158.00	79		2M-308	308.00	154		2M-586	586.00	293
2M-160	160.00	80	✔	2M-310	310.00	155	✔	2M-598	598.00	299
2M-164	164.00	82	✔	2M-314	314.00	157		2M-600	600.00	300
2M-166	166.00	83		2M-318	318.00	159		2M-606	606.00	303
2M-168	168.00	84		2M-320	320.00	160		2M-616	616.00	308
2M-172	172.00	86	✔	2M-322	322.00	161		2M-630	630.00	315
2M-174	174.00	87		2M-324	324.00	162		2M-634	634.00	317
2M-176	176.00	88		2M-328	328.00	164		2M-646	646.00	323
2M-178	178.00	89		2M-332	332.00	166		2M-660	660.00	330
2M-180	180.00	90	✔	2M-336	336.00	168		2M-670	670.00	335
2M-182	182.00	91		2M-338	338.00	169		2M-676	676.00	338
2M-184	184.00	92		2M-340	340.00	170		2M-690	690.00	345
2M-186	186.00	93		2M-344	344.00	172		2M-696	696.00	348
2M-188	188.00	94		2M-346	346.00	173		2M-702	702.00	351
2M-190	190.00	95		2M-350	350.00	175		2M-726	726.00	363
2M-192	192.00	96	✔	2M-352	352.00	176		2M-742	742.00	371

带轮皆可订制，常规带轮请至‘下载专区’下载-带轮订购表

特殊带轮请传图或和我们联络。


A型	AF型	B型	BF型

齿数	PD	OD	齿数	PD	OD	齿数	PD	OD
8	5.09	4.58	59	37.56	37.05	110	70.03	69.52
9	5.73	5.22	60	38.20	37.69	111	70.66	70.16
10	6.37	5.86	61	38.83	38.33	112	71.30	70.79
11	7.00	6.49	62	39.47	38.96	113	71.94	71.43
12	7.64	7.13	63	40.11	39.60	114	72.57	72.07
13	8.28	7.77	64	40.74	40.24	115	73.21	72.70
14	8.91	8.40	65	41.38	40.87	116	73.85	73.34
15	9.55	9.04	66	42.02	41.51	117	74.48	73.98
16	10.19	9.68	67	42.65	42.15	118	75.12	74.61
17	10.82	10.31	68	43.29	42.78	119	75.76	75.25
18	11.46	10.95	69	43.93	43.42	120	76.39	75.89
19	12.10	11.59	70	44.56	44.06	121	77.03	76.52
20	12.73	12.22	71	45.20	44.69	122	77.67	77.16
21	13.37	12.86	72	45.84	45.33	123	78.30	77.80
22	14.01	13.50	73	46.47	45.97	124	78.94	78.43
23	14.64	14.13	74	47.11	46.60	125	79.58	79.07
24	15.28	14.77	75	47.75	47.24	126	80.21	79.71
25	15.92	15.41	76	48.38	47.88	127	80.85	80.34
26	16.55	16.04	77	49.02	48.51	128	81.49	80.98
27	17.19	16.68	78	49.66	49.15	129	82.12	81.62
28	17.83	17.32	79	50.29	49.78	130	82.76	82.25
29	18.46	17.95	80	50.93	50.42	131	83.40	82.89
30	19.10	18.59	81	51.57	51.06	132	84.03	83.53
31	19.74	19.23	82	52.20	51.69	133	84.67	84.16
32	20.37	19.86	83	52.84	52.33	134	85.31	84.80
33	21.01	20.50	84	53.48	52.97	135	85.94	85.44
34	21.65	21.14	85	54.11	53.60	136	86.58	86.07
35	22.28	21.77	86	54.75	54.24	137	87.22	86.71
36	22.92	22.41	87	55.39	54.88	138	87.85	87.35
37	23.55	23.05	88	56.02	55.51	139	88.49	87.98
38	24.19	23.68	89	56.66	56.15	140	89.13	88.62
39	24.83	24.32	90	57.30	56.79	141	89.76	89.26
40	25.46	24.96	91	57.93	57.42	142	90.40	89.89
41	26.10	25.59	92	58.57	58.06	143	91.04	90.53
42	26.74	26.23	93	59.21	58.70	144	91.67	91.17
43	27.37	26.87	94	59.84	59.33	145	92.31	91.80
44	28.01	27.50	95	60.48	59.97	146	92.95	92.44
45	28.65	28.14	96	61.12	60.61	147	93.58	93.08
46	29.28	28.78	97	61.75	61.24	148	94.22	93.71
47	29.92	29.41	98	62.39	61.88	149	94.86	94.35
48	30.56	30.05	99	63.03	62.52	150	95.49	94.98
49	31.19	30.69	100	63.66	63.15
50	31.83	31.32	101	64.30	63.79
51	32.47	31.96	102	64.94	64.43
52	33.10	32.60	103	65.57	65.06
53	33.74	33.23	104	66.21	65.70
54	34.38	33.87	105	66.85	66.34
55	35.01	34.51	106	67.48	66.97
56	35.65	35.14	107	68.12	67.61
57	36.29	35.78	108	68.75	68.25
58	36.92	36.42	109	69.39	68.88
