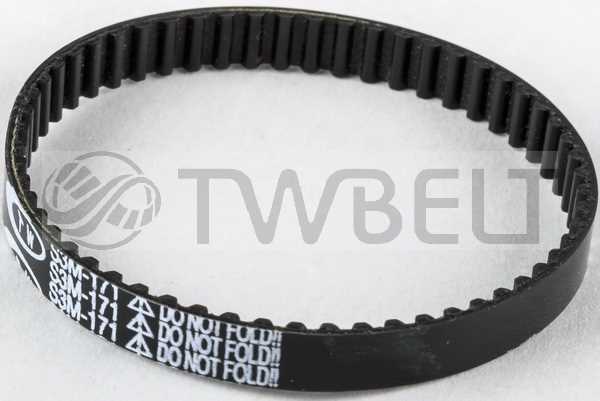

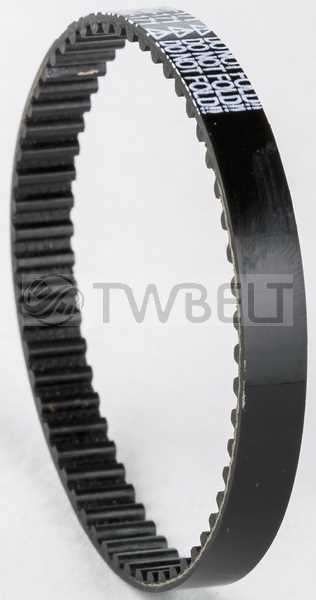

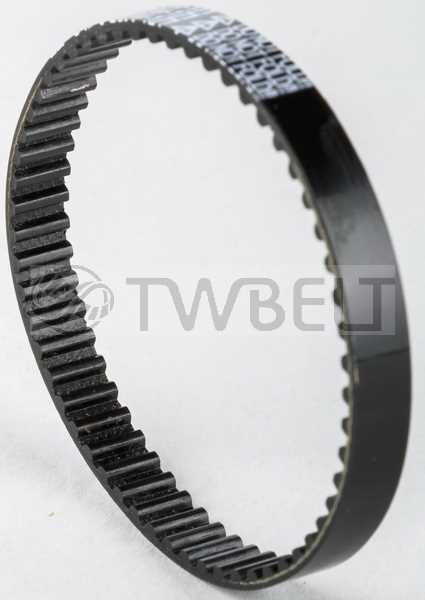

    S3M

    产品特色

    ★与M型类似，提供较好传动的
    负载分布均匀，具有低背隙、
    低磨秏和低噪音的特性，并具
    有绝佳的线性定位和功率传输
    能力。
    ★其圆形齿型，与皮带轮啮合程
    度较好，广泛用于高精密定位
    与动力的运用。
    ★小齿距规格可适于高扭力传动。

    推到Facebook

    推到Plurk

    推到Twitter

    在线询价

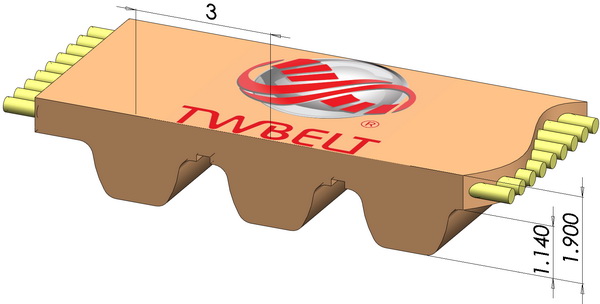

结构

 皮带本体：聚氨酯 (PU) 材质。由于浇铸方式及毛细效应，能与心线紧密接着。任何齿形皆为一体成形，可提升皮带精度与强度  背部  高耐磨PU，可保护心线，延长皮带寿命。, 齿  高耐磨PU，齿与皮带背部一体成形，可防止断裂并保护心线，其高韧性与强度可防止跳齿，提高抗剪切力。  心线分为镀锌钢索与aramid纤维 *镀锌钢索长时间运转下，皮带不易延伸或疲劳过度，在冲击负荷应用上提供高负载能力及剪切强度。另有不锈钢钢索可选用，特别适用于腐蚀型环境。 *aramid纤维心线结合高强度与冲击负载能力，材质柔韧，耐挠曲，可用于一般或非磁性传动装置，其低单位重量特性，同时可降低皮带的重量。

特色

●	干净
	高耐磨聚氨酯(PU)，不易在使用时产生粉尘，尤其适用于食品业与无尘等级的需求。
●	不打滑
	透过啮合确实，可确保达到传动无虞，不会发生跳齿与摩擦的现象，造成速差的发生。
●	免保养
	免润滑油与保养。
●	低张力
	低皮带安装张力，马达与轴承负荷低，寿命较长。
●	张力稳定
	不须重新调整张力
●	承载力与速度范围大
	1.速度范围可介于0到20000RPM。 2.用于低功率/中功率/高功率，例如低速高扭力稳定传输、高速传动或冲击负荷。 3.高传动效率，约为99％，减低运作成本。
●	尺寸稳定
	材质均匀，皮带厚度与裁切宽度稳定，机构运转平顺。
●	耐油
	有条件耐油性。
●	温度范围
	在常温环境使用下，皮带耐温范围-20°C至95°C。
●	耐候
	适于热带型气候抗老化与臭氧抗水解抗紫外线
●	耐弯曲
	选用特殊材质，皮带可适用于高弯曲应用。
●	环保无毒
	通过RoHS检验，材质环保无毒，低粉尘、不含碳黑，不会造成人体负担。
●	抗静电
	皮带可选择抗静电配方，全材质皆可导电，符合导电规范 ≤ 10⁹ Ω，不会因长时间磨损，而降低阻抗值。
●	抗酸碱
	有条件抗酸碱
●	耐磨
	耐磨性高于橡胶数十倍
●	抗溶剂
	有条件抗溶剂
●	硬度
	一般标准硬度为83 Shore A，可订制其他硬度如60度、73度、78度、90度或95度。
●	节省空间与重量
	高传输功率，允许小直径的皮带轮与中心距，造就更好的驱动设计，不仅轻巧，同时减轻重量
●	多种规格
	有多种齿形可供选择，皮带宽度可自由裁切，不需因规格限制，采购过宽皮带，产生成本上的负担。
●	应用性
	时规皮带的精度很高，齿距可以十分准确，因此特别适用在直线定位、平稳运转与高转速应用。
	小齿距的规格，在轻负载的使用条件下，更能显现出平稳顺畅与定位精度的优势。
	大齿距规格，皮带的特性适合高扭力传输、准确定位与同步运转。
●	应用实例：
	自动门
	物流系统
	低温、无尘环境及食品业
	办公设备，包含印表机、绘图机、影印机…等
	电子资料处理EDP设备
	纺织机、缝纫机
	木材加工机械
	工具机、手提电动工具
	帮浦
	压缩机
	验钞机
	资料存储装备
	医疗设备
	调理机
	直流伺服马达系统
	离心机
	贩卖机
	吸尘器

如需订购，请来电询问产品库存量

规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU
S3M-120	120.00	40		S3M-324	324.00	108		S3M-540	540.00	180	✔	S3M-1035	1035.00	345
S3M-123	123.00	41		S3M-327	327.00	109	✔	S3M-543	543.00	181		S3M-1050	1050.00	350
S3M-129	129.00	43		S3M-330	330.00	110		S3M-549	549.00	183		S3M-1056	1056.00	352
S3M-138	138.00	46		S3M-333	333.00	111		S3M-552	552.00	184		S3M-1080	1080.00	360
S3M-141	141.00	47		S3M-339	339.00	113	✔	S3M-555	555.00	185		S3M-1110	1110.00	370
S3M-144	144.00	48		S3M-342	342.00	114		S3M-564	564.00	188	✔	S3M-1119	1119.00	373
S3M-147	147.00	49	✔	S3M-345	345.00	115	✔	S3M-570	570.00	190		S3M-1170	1170.00	390
S3M-150	150.00	50		S3M-351	351.00	117	✔	S3M-573	573.00	191		S3M-1188	1188.00	396
S3M-153	153.00	51		S3M-354	354.00	118		S3M-579	579.00	193		S3M-1221	1221.00	407
S3M-159	159.00	53		S3M-357	357.00	119		S3M-582	582.00	194		S3M-1236	1236.00	412
S3M-162	162.00	54		S3M-360	360.00	120	✔	S3M-588	588.00	196		S3M-1245	1245.00	415
S3M-168	168.00	56		S3M-363	363.00	121		S3M-591	591.00	197	✔	S3M-1260	1260.00	420
S3M-171	171.00	57	✔	S3M-366	366.00	122	✔	S3M-597	597.00	199		S3M-1263	1263.00	421
S3M-174	174.00	58	✔	S3M-369	369.00	123	✔	S3M-600	600.00	200	✔	S3M-1290	1290.00	430
S3M-177	177.00	59	✔	S3M-372	372.00	124		S3M-609	609.00	203		S3M-1299	1299.00	433
S3M-180	180.00	60	✔	S3M-375	375.00	125	✔	S3M-612	612.00	204	✔	S3M-1419	1419.00	473
S3M-183	183.00	61		S3M-378	378.00	126		S3M-633	633.00	211	✔	S3M-1500	1500.00	500
S3M-186	186.00	62	✔	S3M-384	384.00	128		S3M-645	645.00	215	✔	S3M-1560	1560.00	520
S3M-189	189.00	63	✔	S3M-387	387.00	129	✔	S3M-648	648.00	216		S3M-1596	1596.00	532
S3M-192	192.00	64	✔	S3M-390	390.00	130		S3M-657	657.00	219		S3M-1680	1680.00	560
S3M-195	195.00	65		S3M-396	396.00	132	✔	S3M-660	660.00	220		S3M-1788	1788.00	596
S3M-201	201.00	67		S3M-402	402.00	134	✔	S3M-663	663.00	221		S3M-1800	1800.00	600
S3M-204	204.00	68		S3M-405	405.00	135	✔	S3M-666	666.00	222	✔	S3M-2100	2100.00	700
S3M-207	207.00	69	✔	S3M-408	408.00	136	✔	S3M-681	681.00	227	✔	S3M-2115	2115.00	705
S3M-210	210.00	70		S3M-414	414.00	138		S3M-693	693.00	231
S3M-213	213.00	71	✔	S3M-417	417.00	139		S3M-699	699.00	233
S3M-219	219.00	73	✔	S3M-420	420.00	140		S3M-720	720.00	240
S3M-222	222.00	74		S3M-423	423.00	141		S3M-726	726.00	242
S3M-225	225.00	75	✔	S3M-426	426.00	142		S3M-741	741.00	247	✔
S3M-228	228.00	76	✔	S3M-432	432.00	144	✔	S3M-750	750.00	250	✔
S3M-231	231.00	77		S3M-435	435.00	145	✔	S3M-756	756.00	252	✔
S3M-234	234.00	78	✔	S3M-444	444.00	148		S3M-765	765.00	255
S3M-237	237.00	79	✔	S3M-447	447.00	149		S3M-774	774.00	258
S3M-240	240.00	80		S3M-450	450.00	150		S3M-780	780.00	260
S3M-243	243.00	81		S3M-453	453.00	151	✔	S3M-783	783.00	261
S3M-246	246.00	82	✔	S3M-456	456.00	152		S3M-789	789.00	263	✔
S3M-249	249.00	83	✔	S3M-459	459.00	153	✔	S3M-804	804.00	268
S3M-252	252.00	84	✔	S3M-465	465.00	155		S3M-810	810.00	270
S3M-255	255.00	85	✔	S3M-468	468.00	156		S3M-819	819.00	273
S3M-258	258.00	86		S3M-474	474.00	158	✔	S3M-825	825.00	275
S3M-264	264.00	88	✔	S3M-480	480.00	160		S3M-840	840.00	280
S3M-267	267.00	89	✔	S3M-483	483.00	161		S3M-852	852.00	284
S3M-270	270.00	90	✔	S3M-486	486.00	162	✔	S3M-858	858.00	286
S3M-273	273.00	91		S3M-489	489.00	163		S3M-882	882.00	294
S3M-276	276.00	92	✔	S3M-492	492.00	164	✔	S3M-894	894.00	298
S3M-279	279.00	93		S3M-501	501.00	167	✔	S3M-900	900.00	300
S3M-282	282.00	94		S3M-504	504.00	168		S3M-909	909.00	303
S3M-285	285.00	95		S3M-507	507.00	169	✔	S3M-918	918.00	306
S3M-288	288.00	96		S3M-510	510.00	170		S3M-924	924.00	308
S3M-291	291.00	97	✔	S3M-513	513.00	171	✔	S3M-927	927.00	309	✔
S3M-300	300.00	100	✔	S3M-516	516.00	172	✔	S3M-936	936.00	312
S3M-303	303.00	101		S3M-519	519.00	173	✔	S3M-948	948.00	316
S3M-309	309.00	103	✔	S3M-519 +厚	519.00	173	✔	S3M-999	999.00	333
S3M-312	312.00	104	✔	S3M-522	522.00	174		S3M-1005	1005.00	335
S3M-315	315.00	105		S3M-525	525.00	175		S3M-1014	1014.00	338
S3M-318	318.00	106	✔	S3M-537	537.00	179

带轮皆可订制，常规带轮请至‘下载专区’下载-带轮订购表

特殊带轮请传图或和我们联络。


A型	AF型	B型	BF型

齿数	PD	OD	齿数	PD	OD	齿数	PD	OD
10	9.55	8.79	61	58.25	57.49	112	106.95	106.19
11	10.50	9.74	62	59.21	58.44	113	107.91	107.15
12	11.46	10.70	63	60.16	59.40	114	108.86	108.10
13	12.41	11.65	64	61.12	60.35	115	109.82	109.05
14	13.37	12.61	65	62.07	61.31	116	110.77	110.01
15	14.32	13.56	66	63.03	62.26	117	111.73	110.96
16	15.28	14.52	67	63.98	63.22	118	112.68	111.92
17	16.23	15.47	68	64.94	64.17	119	113.64	112.87
18	17.19	16.43	69	65.89	65.13	120	114.59	113.83
19	18.14	17.38	70	66.85	66.08	121	115.55	114.78
20	19.10	18.34	71	67.80	67.04	122	116.50	115.74
21	20.05	19.29	72	68.75	67.99	123	117.46	116.69
22	21.01	20.25	73	69.71	68.95	124	118.41	117.65
23	21.96	21.20	74	70.66	69.90	125	119.37	118.60
24	22.92	22.16	75	71.62	70.86	126	120.32	119.56
25	23.87	23.11	76	72.57	71.81	127	121.28	120.51
26	24.83	24.07	77	73.53	72.77	128	122.23	121.47
27	25.78	25.02	78	74.48	73.72	129	123.19	122.42
28	26.74	25.98	79	75.44	74.68	130	124.14	123.38
29	27.69	26.93	80	76.39	75.63	131	125.10	124.33
30	28.65	27.89	81	77.35	76.59	132	126.05	125.29
31	29.60	28.84	82	78.30	77.54	133	127.01	126.24
32	30.56	29.80	83	79.26	78.50	134	127.96	127.20
33	31.51	30.75	84	80.21	79.45	135	128.92	128.15
34	32.47	31.71	85	81.17	80.41	136	129.87	129.11
35	33.42	32.66	86	82.12	81.36	137	130.83	130.06
36	34.38	33.62	87	83.08	82.32	138	131.78	131.02
37	35.33	34.57	88	84.03	83.27	139	132.74	131.97
38	36.29	35.53	89	84.99	84.23	140	133.69	132.93
39	37.24	36.48	90	85.94	85.18	141	134.65	133.88
40	38.20	37.44	91	86.90	86.14	142	135.60	134.84
41	39.15	38.39	92	87.85	87.09	143	136.55	135.79
42	40.11	39.35	93	88.81	88.05	144	137.51	136.75
43	41.06	40.30	94	89.76	89.00	145	138.46	137.70
44	42.02	41.25	95	90.72	89.96	146	139.42	138.66
45	42.97	42.21	96	91.67	90.91	147	140.37	139.61
46	43.93	43.16	97	92.63	91.87	148	141.33	140.57
47	44.88	44.12	98	93.58	92.82	149	142.28	141.52
48	45.84	45.07	99	94.54	93.78	150	143.24	142.48
49	46.79	46.03	100	95.49	94.73
50	47.75	46.98	101	96.45	95.69
51	48.70	47.94	102	97.40	96.64
52	49.66	48.89	103	98.36	97.60
53	50.61	49.85	104	99.31	98.55
54	51.57	50.80	105	100.27	99.51
55	52.52	51.76	106	101.22	100.46
56	53.48	52.71	107	102.18	101.42
57	54.43	53.67	108	103.13	102.37
58	55.39	54.62	109	104.09	103.33
59	56.34	55.58	110	105.04	104.28
60	57.30	56.53	111	106.00	105.24
