    S2M

    产品特色

    ★与M型类似，提供较好传动的
    负载分布均匀，具有低背隙、
    低磨秏和低噪音的特性，并具
    有绝佳的线性定位和功率传输
    能力。
    ★其圆形齿型，与皮带轮啮合程
    度较好，广泛用于高精密定位
    与动力的运用。
    ★小齿距规格可适于高扭力传动。

    推到Facebook

    推到Plurk

    推到Twitter

    在线询价

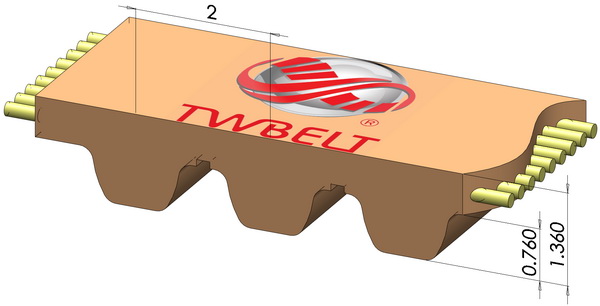

结构

 皮带本体：聚氨酯 (PU) 材质。由于浇铸方式及毛细效应，能与心线紧密接着。任何齿形皆为一体成形，可提升皮带精度与强度  背部  高耐磨PU，可保护心线，延长皮带寿命。, 齿  高耐磨PU，齿与皮带背部一体成形，可防止断裂并保护心线，其高韧性与强度可防止跳齿，提高抗剪切力。  心线分为镀锌钢索与aramid纤维 *镀锌钢索长时间运转下，皮带不易延伸或疲劳过度，在冲击负荷应用上提供高负载能力及剪切强度。另有不锈钢钢索可选用，特别适用于腐蚀型环境。 *aramid纤维心线结合高强度与冲击负载能力，材质柔韧，耐挠曲，可用于一般或非磁性传动装置，其低单位重量特性，同时可降低皮带的重量。

特色

●	干净
	高耐磨聚氨酯(PU)，不易在使用时产生粉尘，尤其适用于食品业与无尘等级的需求。
●	不打滑
	透过啮合确实，可确保达到传动无虞，不会发生跳齿与摩擦的现象，造成速差的发生。
●	免保养
	免润滑油与保养。
●	低张力
	低皮带安装张力，马达与轴承负荷低，寿命较长。
●	张力稳定
	不须重新调整张力
●	承载力与速度范围大
	1.速度范围可介于0到20000RPM。 2.用于低功率/中功率/高功率，例如低速高扭力稳定传输、高速传动或冲击负荷。 3.高传动效率，约为99％，减低运作成本。
●	尺寸稳定
	材质均匀，皮带厚度与裁切宽度稳定，机构运转平顺。
●	耐油
	有条件耐油性。
●	温度范围
	在常温环境使用下，皮带耐温范围-20°C至95°C。
●	耐候
	适于热带型气候抗老化与臭氧抗水解抗紫外线
●	耐弯曲
	选用特殊材质，皮带可适用于高弯曲应用。
●	环保无毒
	通过RoHS检验，材质环保无毒，低粉尘、不含碳黑，不会造成人体负担。
●	抗静电
	皮带可选择抗静电配方，全材质皆可导电，符合导电规范 ≤ 10⁹ Ω，不会因长时间磨损，而降低阻抗值。
●	抗酸碱
	有条件抗酸碱
●	耐磨
	耐磨性高于橡胶数十倍
●	抗溶剂
	有条件抗溶剂
●	硬度
	一般标准硬度为83 Shore A，可订制其他硬度如60度、73度、78度、90度或95度。
●	节省空间与重量
	高传输功率，允许小直径的皮带轮与中心距，造就更好的驱动设计，不仅轻巧，同时减轻重量
●	多种规格
	有多种齿形可供选择，皮带宽度可自由裁切，不需因规格限制，采购过宽皮带，产生成本上的负担。
●	应用性
	时规皮带的精度很高，齿距可以十分准确，因此特别适用在直线定位、平稳运转与高转速应用。
	小齿距的规格，在轻负载的使用条件下，更能显现出平稳顺畅与定位精度的优势。
	大齿距规格，皮带的特性适合高扭力传输、准确定位与同步运转。
●	应用实例：
	自动门
	物流系统
	低温、无尘环境及食品业
	办公设备，包含印表机、绘图机、影印机…等
	电子资料处理EDP设备
	纺织机、缝纫机
	木材加工机械
	工具机、手提电动工具
	帮浦
	压缩机
	验钞机
	资料存储装备
	医疗设备
	调理机
	直流伺服马达系统
	离心机
	贩卖机
	吸尘器

如需订购，请来电询问产品库存量

规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU
S2M-56	56.00	28		S2M-190	190.00	95		S2M-322	322.00	161		S2M-604	604.00	302
S2M-58	58.00	29		S2M-192	192.00	96	✔	S2M-324	324.00	162	✔	S2M-630	630.00	315
S2M-60	60.00	30		S2M-194	194.00	97		S2M-326	326.00	163		S2M-638	638.00	319
S2M-66	66.00	33		S2M-196	196.00	96		S2M-328	328.00	164		S2M-648	648.00	324
S2M-76	76.00	38	✔	S2M-198	198.00	98		S2M-330	330.00	165		S2M-652	652.00	326
S2M-78	78.00	39		S2M-200	200.00	100	✔	S2M-334	334.00	167	✔	S2M-656	656.00	328
S2M-80	80.00	40	✔	S2M-202	202.00	101		S2M-338	338.00	169		S2M-660	660.00	330
S2M-84	84.00	42		S2M-204	204.00	102	✔	S2M-340	340.00	170	✔	S2M-694	694.00	347
S2M-86	86.00	43	✔	S2M-206	206.00	103		S2M-342	342.00	171		S2M-710	710.00	355
S2M-88	88.00	44		S2M-208	208.00	104		S2M-344	344.00	172		S2M-740	740.00	370
S2M-90	90.00	45		S2M-210	210.00	105	✔	S2M-350	350.00	175		S2M-752	752.00	376
S2M-92	92.00	46		S2M-212	212.00	106	✔	S2M-354	354.00	177		S2M-754	754.00	377	✔
S2M-98	98.00	49		S2M-214	214.00	107		S2M-356	356.00	178		S2M-766	766.00	383	✔
S2M-100	100.00	50		S2M-216	216.00	108		S2M-360	360.00	180	✔	S2M-790	790.00	395
S2M-102	102.00	51		S2M-218	218.00	109	✔	S2M-364	364.00	182		S2M-796	796.00	398
S2M-104	104.00	52		S2M-220	220.00	110	✔	S2M-370	370.00	185	✔	S2M-800	800.00	400	✔
S2M-110	110.00	55		S2M-224	224.00	112		S2M-376	376.00	188		S2M-806	806.00	403
S2M-112	112.00	56		S2M-226	226.00	113	✔	S2M-380	380.00	190	✔	S2M-810	810.00	405
S2M-114	114.00	57		S2M-230	230.00	115	✔	S2M-382	382.00	191	✔	S2M-826	826.00	413
S2M-116	116.00	58		S2M-232	232.00	116		S2M-386	386.00	193		S2M-848	848.00	424
S2M-118	118.00	59		S2M-234	234.00	117		S2M-390	390.00	195		S2M-856	856.00	428
S2M-120	120.00	60		S2M-236	236.00	118		S2M-392	392.00	196		S2M-860	860.00	430
S2M-122	122.00	61		S2M-240	240.00	120	✔	S2M-396	396.00	198		S2M-862	862.00	431
S2M-124	124.00	62	✔	S2M-242	242.00	121		S2M-400	400.00	200	✔	S2M-866	866.00	433
S2M-126	126.00	63		S2M-244	244.00	122	✔	S2M-408	408.00	204		S2M-876	876.00	438
S2M-128	128.00	64	✔	S2M-246	246.00	123	✔	S2M-410	410.00	205		S2M-880	880.00	440
S2M-130	130.00	65	✔	S2M-248	248.00	124		S2M-426	426.00	213		S2M-892	892.00	446
S2M-132	132.00	66		S2M-250	250.00	125	✔	S2M-434	426.00	217		S2M-900	900.00	450
S2M-134	134.00	67		S2M-252	252.00	126	✔	S2M-436	436.00	218		S2M-940	940.00	470
S2M-138	138.00	69		S2M-254	254.00	127		S2M-438	438.00	219		S2M-950	950.00	475
S2M-140	140.00	70	✔	S2M-256	256.00	128		S2M-440	440.00	220		S2M-976	976.00	488
S2M-142	142.00	71		S2M-258	258.00	129		S2M-444	444.00	222		S2M-984	984.00	492
S2M-144	144.00	72	✔	S2M-260	260.00	130		S2M-448	448.00	224		S2M-1000	1000.00	500
S2M-146	146.00	73		S2M-262	262.00	131		S2M-452	452.00	226		S2M-1016	1016.00	508
S2M-148	148.00	74		S2M-264	264.00	132	✔	S2M-454	454.00	227		S2M-1062	1062.00	531
S2M-150	150.00	75	✔	S2M-266	266.00	133	✔	S2M-460	460.00	230		S2M-1066	1066.00	533
S2M-152	152.00	76		S2M-272	272.00	136		S2M-474	474.00	237		S2M-1110	1110.00	555
S2M-154	154.00	77		S2M-274	274.00	137		S2M-480	480.00	240		S2M-1136	1136.00	568
S2M-156	156.00	78		S2M-276	276.00	138		S2M-486	486.00	243		S2M-1140	1140.00	570
S2M-158	158.00	79		S2M-278	278.00	139		S2M-488	488.00	244		S2M-1196	1196.00	598
S2M-160	160.00	80		S2M-280	280.00	140	✔	S2M-492	492.00	246		S2M-1224	1224.00	612
S2M-162	162.00	81		S2M-284	284.00	142		S2M-494	494.00	247		S2M-1228	1228.00	614
S2M-164	164.00	82	✔	S2M-286	286.00	143		S2M-500	500.00	250		S2M-1250	1250.00	625
S2M-166	166.00	83		S2M-288	288.00	144		S2M-504	504.00	252		S2M-1274	1274.00	637
S2M-168	168.00	84		S2M-290	290.00	145		S2M-520	520.00	260		S2M-1290	1290.00	645
S2M-170	170.00	85		S2M-292	292.00	146		S2M-530	530.00	265		S2M-1420	1420.00	710
S2M-172	172.00	86	✔	S2M-296	296.00	148		S2M-540	540.00	270		S2M-1596	1596.00	798
S2M-174	174.00	87	✔	S2M-300	300.00	150	✔	S2M-550	550.00	275		S2M-1690	1690.00	845	✔
S2M-176	176.00	88	✔	S2M-302	302.00	151		S2M-560	560.00	280		S2M-2250	2250.00	1125
S2M-178	178.00	89		S2M-308	308.00	154		S2M-572	572.00	286		S2M-3000	3000.00	1500
S2M-180	180.00	90	✔	S2M-310	310.00	155	✔	S2M-580	580.00	290		S2M-3672	3672.00	1836
S2M-182	182.00	91		S2M-314	314.00	157	✔	S2M-586	586.00	293		S2M-3828	3828.00	1914
S2M-184	184.00	92	✔	S2M-316	316.00	158		S2M-594	594.00	297
S2M-186	186.00	93		S2M-318	318.00	159		S2M-596	594.00	298
S2M-188	188.00	94		S2M-320	320.00	160	✔	S2M-600	600.00	300

带轮皆可订制，常规带轮请至‘下载专区’下载-带轮订购表

特殊带轮请传图或和我们联络。


A型	AF型	B型	BF型

齿数	PD	OD	齿数	PD	OD	齿数	PD	OD
8	5.09	4.58	59	37.56	37.05	110	70.03	69.52
9	5.73	5.22	60	38.20	37.69	111	70.66	70.16
10	6.37	5.86	61	38.83	38.33	112	71.30	70.79
11	7.00	6.49	62	39.47	38.96	113	71.94	71.43
12	7.64	7.13	63	40.11	39.60	114	72.57	72.07
13	8.28	7.77	64	40.74	40.24	115	73.21	72.70
14	8.91	8.40	65	41.38	40.87	116	73.85	73.34
15	9.55	9.04	66	42.02	41.51	117	74.48	73.98
16	10.19	9.68	67	42.65	42.15	118	75.12	74.61
17	10.82	10.31	68	43.29	42.78	119	75.76	75.25
18	11.46	10.95	69	43.93	43.42	120	76.39	75.89
19	12.10	11.59	70	44.56	44.06	121	77.03	76.52
20	12.73	12.22	71	45.20	44.69	122	77.67	77.16
21	13.37	12.86	72	45.84	45.33	123	78.30	77.80
22	14.01	13.50	73	46.47	45.97	124	78.94	78.43
23	14.64	14.13	74	47.11	46.60	125	79.58	79.07
24	15.28	14.77	75	47.75	47.24	126	80.21	79.71
25	15.92	15.41	76	48.38	47.88	127	80.85	80.34
26	16.55	16.04	77	49.02	48.51	128	81.49	80.98
27	17.19	16.68	78	49.66	49.15	129	82.12	81.62
28	17.83	17.32	79	50.29	49.78	130	82.76	82.25
29	18.46	17.95	80	50.93	50.42	131	83.40	82.89
30	19.10	18.59	81	51.57	51.06	132	84.03	83.53
31	19.74	19.23	82	52.20	51.69	133	84.67	84.16
32	20.37	19.86	83	52.84	52.33	134	85.31	84.80
33	21.01	20.50	84	53.48	52.97	135	85.94	85.44
34	21.65	21.14	85	54.11	53.60	136	86.58	86.07
35	22.28	21.77	86	54.75	54.24	137	87.22	86.71
36	22.92	22.41	87	55.39	54.88	138	87.85	87.35
37	23.55	23.05	88	56.02	55.51	139	88.49	87.98
38	24.19	23.68	89	56.66	56.15	140	89.13	88.62
39	24.83	24.32	90	57.30	56.79	141	89.76	89.26
40	25.46	24.96	91	57.93	57.42	142	90.40	89.89
41	26.10	25.59	92	58.57	58.06	143	91.04	90.53
42	26.74	26.23	93	59.21	58.70	144	91.67	91.17
43	27.37	26.87	94	59.84	59.33	145	92.31	91.80
44	28.01	27.50	95	60.48	59.97	146	92.95	92.44
45	28.65	28.14	96	61.12	60.61	147	93.58	93.08
46	29.28	28.78	97	61.75	61.24	148	94.22	93.71
47	29.92	29.41	98	62.39	61.88	149	94.86	94.35
48	30.56	30.05	99	63.03	62.52	150	95.49	94.98
49	31.19	30.69	100	63.66	63.15
50	31.83	31.32	101	64.30	63.79
51	32.47	31.96	102	64.94	64.43
52	33.10	32.60	103	65.57	65.06
53	33.74	33.23	104	66.21	65.70
54	34.38	33.87	105	66.85	66.34
55	35.01	34.51	106	67.48	66.97
56	35.65	35.14	107	68.12	67.61
57	36.29	35.78	108	68.75	68.25
58	36.92	36.42	109	69.39	68.88
