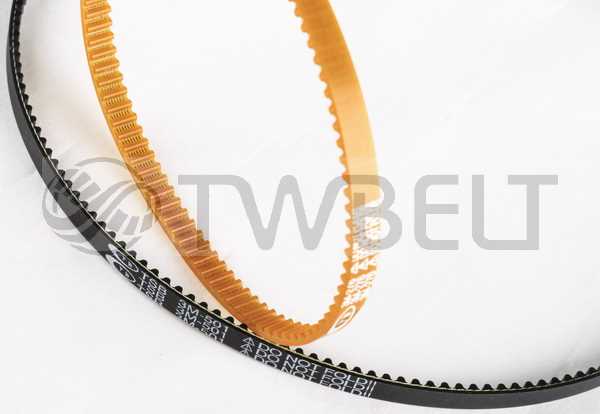

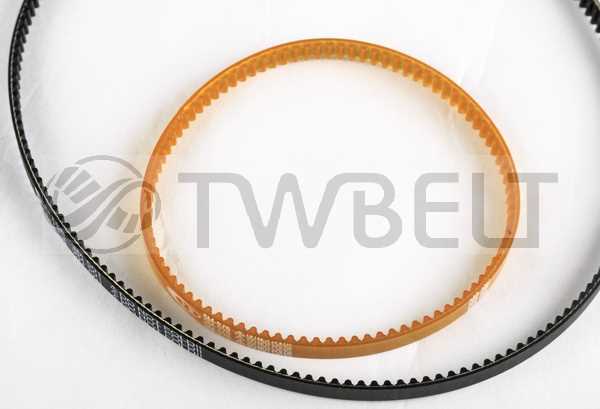

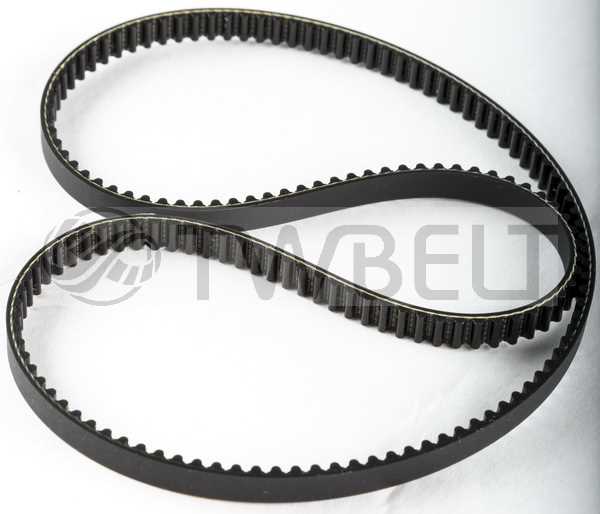

    3M

    产品特色

    ★齿形为圆弧状，具有低背隙、低磨秏的
    特性，并可提供传动的负载分布均匀，
    确保高效能、高扭力传输及精确啮合，
    有绝佳的直线和旋转定位特性，广泛用
    于高精密定位与动力的运用。
    ★由于啮合较深，高速驱动会产生轻微噪
    音，但可提供较大大传输功率。
    ★小齿距规格可适于高扭力传动。

    推到Facebook

    推到Plurk

    推到Twitter

    在线询价

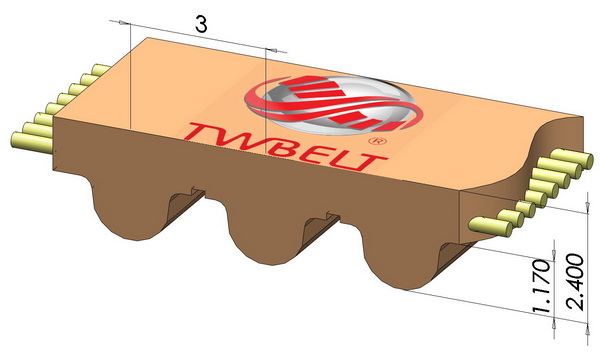

结构

 皮带本体：聚氨酯 (PU) 材质。由于浇铸方式及毛细效应，能与心线紧密接着。任何齿形皆为一体成形，可提升皮带精度与强度  背部  高耐磨PU，可保护心线，延长皮带寿命。, 齿  高耐磨PU，齿与皮带背部一体成形，可防止断裂并保护心线，其高韧性与强度可防止跳齿，提高抗剪切力。  心线分为镀锌钢索与aramid纤维 *镀锌钢索长时间运转下，皮带不易延伸或疲劳过度，在冲击负荷应用上提供高负载能力及剪切强度。另有不锈钢钢索可选用，特别适用于腐蚀型环境。 *aramid纤维心线结合高强度与冲击负载能力，材质柔韧，耐挠曲，可用于一般或非磁性传动装置，其低单位重量特性，同时可降低皮带的重量。

特色

●	干净
	高耐磨聚氨酯(PU)，不易在使用时产生粉尘，尤其适用于食品业与无尘等级的需求。
●	不打滑
	透过啮合确实，可确保达到传动无虞，不会发生跳齿与摩擦的现象，造成速差的发生。
●	免保养
	免润滑油与保养。
●	低张力
	低皮带安装张力，马达与轴承负荷低，寿命较长。
●	张力稳定
	不须重新调整张力
●	承载力与速度范围大
	1.速度范围可介于0到20000RPM。 2.用于低功率/中功率/高功率，例如低速高扭力稳定传输、高速传动或冲击负荷。 3.高传动效率，约为99％，减低运作成本。
●	尺寸稳定
	材质均匀，皮带厚度与裁切宽度稳定，机构运转平顺。
●	耐油
	有条件耐油性。
●	温度范围
	在常温环境使用下，皮带耐温范围-20°C至95°C。
●	耐候
	适于热带型气候抗老化与臭氧抗水解抗紫外线
●	耐弯曲
	选用特殊材质，皮带可适用于高弯曲应用。
●	环保无毒
	通过RoHS检验，材质环保无毒，低粉尘、不含碳黑，不会造成人体负担。
●	抗静电
	皮带可选择抗静电配方，全材质皆可导电，符合导电规范 ≤ 10⁹ Ω，不会因长时间磨损，而降低阻抗值。
●	抗酸碱
	有条件抗酸碱
●	耐磨
	耐磨性高于橡胶数十倍
●	抗溶剂
	有条件抗溶剂
●	硬度
	一般标准硬度为83 Shore A，可订制其他硬度如60度、73度、78度、90度或95度。
●	节省空间与重量
	高传输功率，允许小直径的皮带轮与中心距，造就更好的驱动设计，不仅轻巧，同时减轻重量
●	多种规格
	有多种齿形可供选择，皮带宽度可自由裁切，不需因规格限制，采购过宽皮带，产生成本上的负担。
●	应用性
	时规皮带的精度很高，齿距可以十分准确，因此特别适用在直线定位、平稳运转与高转速应用。
	小齿距的规格，在轻负载的使用条件下，更能显现出平稳顺畅与定位精度的优势。
	大齿距规格，皮带的特性适合高扭力传输、准确定位与同步运转。
●	应用实例：
	自动门
	物流系统
	低温、无尘环境及食品业
	办公设备，包含印表机、绘图机、影印机…等
	电子资料处理EDP设备
	纺织机、缝纫机
	木材加工机械
	工具机、手提电动工具
	帮浦
	压缩机
	验钞机
	资料存储装备
	医疗设备
	调理机
	直流伺服马达系统
	离心机
	贩卖机
	吸尘器

如需订购，请来电询问产品库存量

规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU	规格	长度	齿数	PU
3M-87	87.00	29		3M-291	291.00	97		3M-495	495.00	165		3M-735	735.00	245
3M-105	105.00	35		3M-294	294.00	98		3M-501	501.00	167	✔	3M-738	738.00	246
3M-108	108.00	36		3M-297	297.00	99	✔	3M-504	504.00	168		3M-750	750.00	250
3M-111	111.00	37		3M-300	300.00	100	✔	3M-507	507.00	169	✔	3M-753	753.00	251
3M-117	117.00	39		3M-303	303.00	101		3M-510	510.00	170		3M-756	756.00	252
3M-120	120.00	40		3M-306	306.00	102		3M-513	513.00	171		3M-768	768.00	256
3M-123	123.00	41		3M-309	309.00	103	✔	3M-516	516.00	172		3M-780	780.00	260
3M-126	126.00	42		3M-312	312.00	104	✔	3M-519	519.00	173		3M-783	783.00	261
3M-129	129.00	43		3M-315	315.00	105		3M-522	522.00	174		3M-789	789.00	263
3M-132	132.00	44		3M-318	318.00	106		3M-525	525.00	175		3M-801	801.00	267
3M-135	135.00	45		3M-321	321.00	107		3M-531	531.00	177		3M-804	804.00	268
3M-141	141.00	47		3M-324	324.00	108		3M-537	537.00	179		3M-810	810.00	270
3M-144	144.00	48		3M-327	327.00	109		3M-540	540.00	180		3M-813	813.00	271
3M-147	147.00	49		3M-330	330.00	110	✔	3M-543	543.00	181		3M-822	822.00	274
3M-150	150.00	50		3M-333	333.00	111	✔	3M-546	546.00	182		3M-825	825.00	275
3M-153	153.00	51		3M-336	336.00	112		3M-549	549.00	183		3M-843	843.00	281
3M-156	156.00	52		3M-339	339.00	113		3M-552	552.00	184		3M-849	849.00	283
3M-159	159.00	53		3M-342	342.00	114		3M-555	555.00	185		3M-858	858.00	286
3M-162	162.00	54		3M-345	345.00	115		3M-558	558.00	186		3M-861	861.00	287
3M-165	165.00	55		3M-348	348.00	116		3M-561	561.00	187		3M-873	873.00	291
3M-168	168.00	56		3M-351	351.00	117		3M-564	564.00	188	✔	3M-882	882.00	294
3M-171	171.00	57		3M-354	354.00	118	✔	3M-567	567.00	189		3M-900	900.00	300	✔
3M-174	174.00	58	✔	3M-357	357.00	119		3M-570	570.00	190		3M-936	936.00	312
3M-177	177.00	59	✔	3M-360	360.00	120		3M-573	573.00	191		3M-939	939.00	313
3M-180	180.00	60		3M-363	363.00	121	✔	3M-576	576.00	192		3M-945	945.00	315
3M-183	183.00	61		3M-366	366.00	122		3M-579	579.00	193		3M-960	960.00	320
3M-186	186.00	62		3M-369	369.00	123		3M-582	582.00	194		3M-975	975.00	325
3M-189	189.00	63	✔	3M-372	372.00	124	✔	3M-588	588.00	196		3M-981	981.00	327
3M-192	192.00	64		3M-375	375.00	125		3M-591	591.00	197	✔	3M-1002	1002.00	334
3M-195	195.00	65		3M-378	378.00	126		3M-594	594.00	198		3M-1026	1026.00	342
3M-198	198.00	66		3M-381	381.00	127		3M-597	597.00	199		3M-1038	1038.00	346
3M-201	201.00	67		3M-384	384.00	128		3M-600	600.00	200		3M-1050	1050.00	350
3M-204	204.00	68		3M-390	390.00	130	✔	3M-603	603.00	201		3M-1068	1068.00	356
3M-207	207.00	69		3M-393	393.00	131		3M-606	606.00	202		3M-1071	1071.00	357
3M-210	210.00	70	✔	3M-396	396.00	132		3M-609	609.00	203		3M-1080	1080.00	360
3M-213	213.00	71		3M-399	399.00	133		3M-612	612.00	204		3M-1086	1086.00	362
3M-216	216.00	72		3M-402	402.00	134		3M-624	624.00	208		3M-1110	1110.00	370
3M-219	219.00	73	✔	3M-405	405.00	135		3M-627	627.00	209	✔	3M-1170	1170.00	390	✔
3M-222	222.00	74		3M-408	408.00	136		3M-630	630.00	210	✔	3M-1188	1188.00	396
3M-225	225.00	75		3M-411	411.00	137		3M-633	633.00	211		3M-1125	1125.00	375
3M-228	228.00	76		3M-417	417.00	139		3M-645	645.00	215		3M-1227	1227.00	409
3M-234	234.00	78		3M-420	420.00	140		3M-648	648.00	216		3M-1245	1245.00	415
3M-237	237.00	79	✔	3M-423	423.00	141		3M-651	651.00	217	✔	3M-1260	1260.00	420	✔
3M-240	240.00	80	✔	3M-426	426.00	142		3M-654	654.00	218		3M-1263	1263.00	421
3M-243	243.00	81		3M-432	432.00	144		3M-660	660.00	220		3M-1299	1299.00	433
3M-246	246.00	82		3M-435	435.00	145		3M-666	666.00	222		3M-1344	1344.00	448
3M-249	249.00	83	✔	3M-438	438.00	146		3M-669	669.00	223		3M-1500	1500.00	500
3M-252	252.00	84		3M-441	441.00	147		3M-672	672.00	224		3M-1569	1569.00	523
3M-255	255.00	85	✔	3M-444	444.00	148		3M-675	675.00	225		3M-1680	1680.00	560	✔
3M-258	258.00	86	✔	3M-447	447.00	149	✔	3M-681	681.00	227	✔	3M-1800	1800.00	600
3M-261	261.00	87		3M-450	450.00	150		3M-687	687.00	229		3M-1863	1863.00	621
3M-264	264.00	88	✔	3M-453	453.00	151		3M-690	690.00	230		3M-1926	1926.00	642
3M-267	267.00	89		3M-459	459.00	153		3M-693	693.00	231		3M-2388	2388.00	796
3M-270	270.00	90	✔	3M-468	468.00	156		3M-699	699.00	233		3M-2640	2640.00	880
3M-273	273.00	91		3M-471	471.00	157		3M-702	702.00	234		3M-3000	3000.00	1000
3M-276	276.00	92	✔	3M-474	474.00	158		3M-705	705.00	235
3M-279	279.00	93		3M-477	477.00	159	✔	3M-708	708.00	236
3M-282	282.00	94	✔	3M-480	480.00	160		3M-711	711.00	237
3M-285	285.00	95		3M-483	483.00	161		3M-720	720.00	240
3M-288	288.00	96		3M-486	486.00	162	✔	3M-723	723.00	241
								3M-732	732.00	244	✔

带轮皆可订制，常规带轮请至‘下载专区’下载-带轮订购表

特殊带轮请传图或和我们联络。


A型	AF型	B型	BF型

齿数	PD	OD	齿数	PD	OD	齿数	PD	OD
10	9.55	8.79	61	58.25	57.49	112	106.95	106.19
11	10.50	9.74	62	59.21	58.44	113	107.91	107.15
12	11.46	10.70	63	60.16	59.40	114	108.86	108.10
13	12.41	11.65	64	61.12	60.35	115	109.82	109.05
14	13.37	12.61	65	62.07	61.31	116	110.77	110.01
15	14.32	13.56	66	63.03	62.26	117	111.73	110.96
16	15.28	14.52	67	63.98	63.22	118	112.68	111.92
17	16.23	15.47	68	64.94	64.17	119	113.64	112.87
18	17.19	16.43	69	65.89	65.13	120	114.59	113.83
19	18.14	17.38	70	66.85	66.08	121	115.55	114.78
20	19.10	18.34	71	67.80	67.04	122	116.50	115.74
21	20.05	19.29	72	68.75	67.99	123	117.46	116.69
22	21.01	20.25	73	69.71	68.95	124	118.41	117.65
23	21.96	21.20	74	70.66	69.90	125	119.37	118.60
24	22.92	22.16	75	71.62	70.86	126	120.32	119.56
25	23.87	23.11	76	72.57	71.81	127	121.28	120.51
26	24.83	24.07	77	73.53	72.77	128	122.23	121.47
27	25.78	25.02	78	74.48	73.72	129	123.19	122.42
28	26.74	25.98	79	75.44	74.68	130	124.14	123.38
29	27.69	26.93	80	76.39	75.63	131	125.10	124.33
30	28.65	27.89	81	77.35	76.59	132	126.05	125.29
31	29.60	28.84	82	78.30	77.54	133	127.01	126.24
32	30.56	29.80	83	79.26	78.50	134	127.96	127.20
33	31.51	30.75	84	80.21	79.45	135	128.92	128.15
34	32.47	31.71	85	81.17	80.41	136	129.87	129.11
35	33.42	32.66	86	82.12	81.36	137	130.83	130.06
36	34.38	33.62	87	83.08	82.32	138	131.78	131.02
37	35.33	34.57	88	84.03	83.27	139	132.74	131.97
38	36.29	35.53	89	84.99	84.23	140	133.69	132.93
39	37.24	36.48	90	85.94	85.18	141	134.65	133.88
40	38.20	37.44	91	86.90	86.14	142	135.60	134.84
41	39.15	38.39	92	87.85	87.09	143	136.55	135.79
42	40.11	39.35	93	88.81	88.05	144	137.51	136.75
43	41.06	40.30	94	89.76	89.00	145	138.46	137.70
44	42.02	41.25	95	90.72	89.96	146	139.42	138.66
45	42.97	42.21	96	91.67	90.91	147	140.37	139.61
46	43.93	43.16	97	92.63	91.87	148	141.33	140.57
47	44.88	44.12	98	93.58	92.82	149	142.28	141.52
48	45.84	45.07	99	94.54	93.78	150	143.24	142.48
49	46.79	46.03	100	95.49	94.73
50	47.75	46.98	101	96.45	95.69
51	48.70	47.94	102	97.40	96.64
52	49.66	48.89	103	98.36	97.60
53	50.61	49.85	104	99.31	98.55
54	51.57	50.80	105	100.27	99.51
55	52.52	51.76	106	101.22	100.46
56	53.48	52.71	107	102.18	101.42
57	54.43	53.67	108	103.13	102.37
58	55.39	54.62	109	104.09	103.33
59	56.34	55.58	110	105.04	104.28
60	57.30	56.53	111	106.00	105.24
