    T5

    产品特色

    ★公制梯形齿类似英制齿型，
    同样普遍用于传动器材。
    ★齿型啮合比英制齿型更深，
    更具效果，但其背隙会稍微
    大一点。
    ★广泛用于输送、线性传动与
    中低电压传动应用。

    推到Facebook

    推到Plurk

    推到Twitter

    在线询价

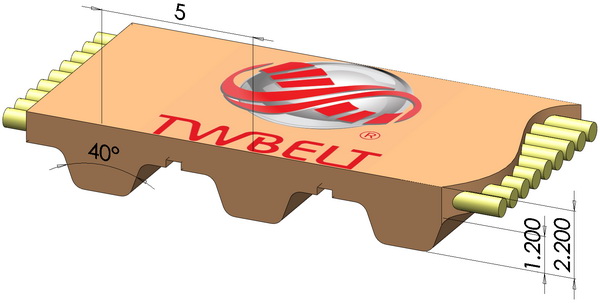

结构

 皮带本体：聚氨酯 (PU) 材质。由于浇铸方式及毛细效应，能与心线紧密接着。任何齿形皆为一体成形，可提升皮带精度与强度  背部  高耐磨PU，可保护心线，延长皮带寿命。, 齿  高耐磨PU，齿与皮带背部一体成形，可防止断裂并保护心线，其高韧性与强度可防止跳齿，提高抗剪切力。  心线分为镀锌钢索与aramid纤维 *镀锌钢索长时间运转下，皮带不易延伸或疲劳过度，在冲击负荷应用上提供高负载能力及剪切强度。另有不锈钢钢索可选用，特别适用于腐蚀型环境。 *aramid纤维心线结合高强度与冲击负载能力，材质柔韧，耐挠曲，可用于一般或非磁性传动装置，其低单位重量特性，同时可降低皮带的重量。

特色

●	干净
	高耐磨聚氨酯(PU)，不易在使用时产生粉尘，尤其适用于食品业与无尘等级的需求。
●	不打滑
	透过啮合确实，可确保达到传动无虞，不会发生跳齿与摩擦的现象，造成速差的发生。
●	免保养
	免润滑油与保养。
●	低张力
	低皮带安装张力，马达与轴承负荷低，寿命较长。
●	张力稳定
	不须重新调整张力
●	承载力与速度范围大
	1.速度范围可介于0到20000RPM。 2.用于低功率/中功率/高功率，例如低速高扭力稳定传输、高速传动或冲击负荷。 3.高传动效率，约为99％，减低运作成本。
●	尺寸稳定
	材质均匀，皮带厚度与裁切宽度稳定，机构运转平顺。
●	耐油
	有条件耐油性。
●	温度范围
	在常温环境使用下，皮带耐温范围-20°C至95°C。
●	耐候
	适于热带型气候抗老化与臭氧抗水解抗紫外线
●	耐弯曲
	选用特殊材质，皮带可适用于高弯曲应用。
●	环保无毒
	通过RoHS检验，材质环保无毒，低粉尘、不含碳黑，不会造成人体负担。
●	抗静电
	皮带可选择抗静电配方，全材质皆可导电，符合导电规范 ≤ 10⁹ Ω，不会因长时间磨损，而降低阻抗值。
●	抗酸碱
	有条件抗酸碱
●	耐磨
	耐磨性高于橡胶数十倍
●	抗溶剂
	有条件抗溶剂
●	硬度
	一般标准硬度为83 Shore A，可订制其他硬度如60度、73度、78度、90度或95度。
●	节省空间与重量
	高传输功率，允许小直径的皮带轮与中心距，造就更好的驱动设计，不仅轻巧，同时减轻重量
●	多种规格
	有多种齿形可供选择，皮带宽度可自由裁切，不需因规格限制，采购过宽皮带，产生成本上的负担。
●	应用性
	时规皮带的精度很高，齿距可以十分准确，因此特别适用在直线定位、平稳运转与高转速应用。
	小齿距的规格，在轻负载的使用条件下，更能显现出平稳顺畅与定位精度的优势。
	大齿距规格，皮带的特性适合高扭力传输、准确定位与同步运转。
●	应用实例：
	自动门
	物流系统
	低温、无尘环境及食品业
	办公设备，包含印表机、绘图机、影印机…等
	电子资料处理EDP设备
	纺织机、缝纫机
	木材加工机械
	工具机、手提电动工具
	帮浦
	压缩机
	验钞机
	资料存储装备
	医疗设备
	调理机
	直流伺服马达系统
	离心机
	贩卖机
	吸尘器

如需订购，请来电询问产品库存量

规格	长度	齿数	TW	规格	长度	齿数	TW	规格	长度	齿数	TW
T5-120	120.00	24		T5-545	545.00	109		T5-1215	1215.00	243
T5-145	145.00	29		T5-550	550.00	110		T5-1275	1275.00	255
T5-150	150.00	30		T5-560	560.00	112		T5-1280	1280.00	256
T5-165	165.00	33		T5-575	575.00	115		T5-1315	1315.00	263
T5-170	170.00	34		T5-590	590.00	118	✔	T5-1325	1325.00	265
T5-180	180.00	36		T5-600	600.00	120		T5-1350	1350.00	270
T5-185	185.00	37	✔	T5-605	605.00	121		T5-1355	1355.00	271
T5-200	200.00	40		T5-610	610.00	122		T5-1380	1380.00	276
T5-210	210.00	42	✔	T5-615	615.00	123		T5-1440	1440.00	288
T5-215	215.00	43		T5-620	620.00	124		T5-1500	1500.00	300
T5-220	220.00	44	✔	T5-625	625.00	125	✔	T5-1580	1580.00	316
T5-225	225.00	45		T5-630	630.00	126	✔	T5-1600	1600.00	320	✔
T5-230	230.00	46	✔	T5-640	640.00	128		T5-1955	1955.00	391
T5-240	240.00	48	✔	T5-645	645.00	129
T5-245	245.00	49		T5-650	650.00	130
T5-250	250.00	50	✔	T5-655	655.00	131
T5-255	255.00	51	✔	T5-660	660.00	132	✔
T5-260	260.00	52	✔	T5-670	670.00	134
T5-270	270.00	54		T5-675	675.00	135
T5-275	275.00	55		T5-690	690.00	138
T5-280	280.00	56	✔	T5-695	695.00	139
T5-295	295.00	59	✔	T5-700	700.00	140
T5-300	300.00	60	✔	T5-710	710.00	142
T5-305	305.00	61		T5-720	720.00	144	✔
T5-320	320.00	64	✔	T5-725	725.00	145
T5-325	325.00	65	✔	T5-740	740.00	148
T5-330	330.00	66	✔	T5-750	750.00	150	✔
T5-335	335.00	67		T5-755	755.00	151
T5-340	340.00	68		T5-760	760.00	152	✔
T5-345	345.00	69		T5-775	775.00	155
T5-350	350.00	70	✔	T5-780	780.00	156
T5-355	355.00	71		T5-800	800.00	160
T5-360	360.00	72		T5-810	810.00	162
T5-365	365.00	73		T5-815	815.00	163
T5-375	375.00	75	✔	T5-825	825.00	165
T5-380	380.00	76		T5-830	830.00	166
T5-390	390.00	78	✔	T5-840	840.00	168	✔
T5-400	400.00	80		T5-850	850.00	170
T5-410	410.00	82		T5-860	860.00	172
T5-420	420.00	84	✔	T5-865	865.00	173	✔
T5-425	425.00	85		T5-875	875.00	175
T5-430	430.00	86	✔	T5-885	885.00	177
T5-440	440.00	88		T5-900	900.00	180	✔
T5-445	445.00	89		T5-915	915.00	183
T5-450	450.00	90	✔	T5-920	920.00	184
T5-455	455.00	91	✔	T5-940	940.00	188
T5-460	460.00	92		T5-975	975.00	195
T5-465	465.00	93		T5-990	990.00	198	✔
T5-475	475.00	95	✔	T5-1000	1000.00	200
T5-480	480.00	96		T5-1075	1075.00	215
T5-490	490.00	98		T5-1090	1090.00	218
T5-500	500.00	100	✔	T5-1100	1100.00	220
T5-510	510.00	102	✔	T5-1115	1115.00	223
T5-515	515.00	103		T5-1140	1140.00	228
T5-525	525.00	105		T5-1160	1160.00	232
T5-530	530.00	106	✔	T5-1200	1200.00	240

带轮皆可订制，常规带轮请至‘下载专区’下载-带轮订购表

特殊带轮请传图或和我们联络。


A型	AF型	B型	BF型

齿数	PD	OD	齿数	PD	OD
10	15.92	15.05	65	103.45	102.59
11	17.51	16.64	66	105.04	104.18
12	19.10	18.23	67	106.63	105.77
13	20.69	19.83	68	108.23	107.36
14	22.28	21.42	69	109.82	108.95
15	23.87	23.01	70	111.41	110.54
16	25.46	24.60	71	113.00	112.14
17	27.06	26.19	72	114.59	113.73
18	28.65	27.78	73	116.18	115.32
19	30.24	29.38	74	117.77	116.91
20	31.83	30.97	75	119.37	118.50
21	33.42	32.56	76	120.96	120.09
22	35.01	34.15	77	122.55	121.69
23	36.61	35.74	78	124.14	123.28
24	38.20	37.33	79	125.73	124.87
25	39.79	38.92	80	127.32	126.46
26	41.38	40.52	81	128.92	128.05
27	42.97	42.11	82	130.51	129.64
28	44.56	43.70	83	132.10	131.23
29	46.15	45.29	84	133.69	132.83
30	47.75	46.88	85	135.28	134.42
31	49.34	48.47	86	136.87	136.01
32	50.93	50.07	87	138.46	137.60
33	52.52	51.66	88	140.06	139.19
34	54.11	53.25	89	141.65	140.78
35	55.70	54.84	90	143.24	142.38
36	57.30	56.43	91	144.83	143.97
37	58.89	58.02	92	146.42	145.56
38	60.48	59.61	93	148.01	147.15
39	62.07	61.21	94	149.61	148.74
40	63.66	62.80	95	151.20	150.33
41	65.25	64.39	96	152.79	151.92
42	66.85	65.98	97	154.38	153.52
43	68.44	67.57	98	155.97	155.11
44	70.03	69.16	99	157.56	156.70
45	71.62	70.76	100	159.15	158.29
46	73.21	72.35	101	160.75	159.88
47	74.80	73.94	102	162.34	161.47
48	76.39	75.53	103	163.93	163.07
49	77.99	77.12	104	165.52	164.66
50	79.58	78.71	105	167.11	166.25
51	81.17	80.31	106	168.70	167.84
52	82.76	81.90	107	170.30	169.43
53	84.35	83.49	108	171.89	171.02
54	85.94	85.08	109	173.48	172.61
55	87.54	86.67	110	175.07	174.21
56	89.13	88.26	111	176.66	175.80
57	90.72	89.85	112	178.25	177.39
58	92.31	91.45	113	179.85	178.98
59	93.90	93.04	114	181.44	180.57
60	95.49	94.63	115	183.03	182.16
61	97.08	96.22
62	98.68	97.81
63	100.27	99.40
64	101.86	101.00
